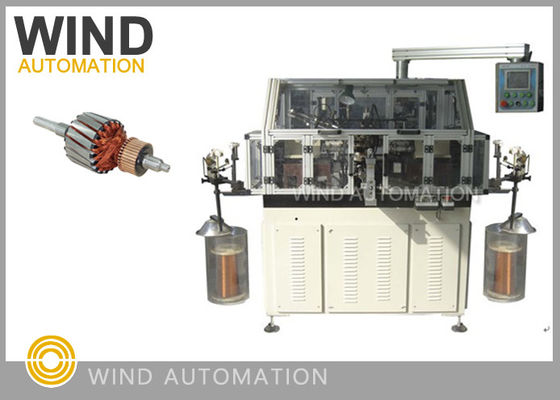

Macchina di avvolgimento a doppio volante / macchina di avvolgimento a giro per rotore a 4 poli
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo dell'armatura: | Anche le slot 12,16,36 rotore del motore AC DC | Altri tipi di apparecchiature: | 4Pole |
|---|---|---|---|
| Scanalature dell'armatura: | Doppio volantino Slots pari che coprono 12 slot, 16 slot, 24 slot, 28 slot, 36 slot | Tipo d'avvolgimento: | Non avvolgimento delle onde |
| Interfaccia uomo/macchina: | Diagnosticare Mostra sullo schermo | Metodo di funzionamento: | Step, Auto, JOG |
| Evidenziare: | macchine per avvolgimento di bobine di armatura,macchine per avvolgimento del rotore |
||
Avvolgitore automatico a doppio volante per rotore a 4 poli WIND-STR
Applicazione:
Questo avvolgitore di armatura WIND-STR è un veloce volante bobina avvolgente macchina per la produzione di massa del motore
fabbricazione di armature per commutatori a gancio, miscelatori, aspirapolvere, martelli, utensili elettrici...
Principio di funzionamento:
Questa avvolgente completamente automatica WIND-STR adatta la struttura a doppio volante,2 pezziMil suo nomeservo
motor drive i due volanti rotazione, e 1pc Mitubishi indicizzazione servo motore assicurarsi la precisione
indicizzazione.
Durante il lavoro, il corpo dell'armatura è tenuto strettamente da due attrezzature di avvolgimento a sinistra e a destra e dall'albero
Quando i volantini sono in funzione, il filo passa attraverso il supporto del filo, il dispositivo di tensione poi entra
Fuso cavo, esce dalla ruota scorrevole del filo, poi il filo scivola nella fessura dell'armatura attraverso il volante
Dopo questo passaggio, inserire l'armatura nella fessura per fare l'avvolgimento.
Vantaggi:
1Pazzesco.Veloce, in condizioni normali può vento a velocità 1000 ~ 1500rpm, ottenere un pezzo di armatura ferita in
23 anni
2. Il parametro di avvolgimento può essere impostato sullo schermo touch per diversi armature, facile funzionamento
come 12 slot, 24 ganci
12 slot, 12 slot
3. la macchina di avvolgimento a doppio volante può avvolgere le armature con un miglior bilanciamento rispetto al volante
Il generatore avvolgimenti magnetici archiviati in motori, ci sono tipi di armature con forma diversa
conduttori di avvolgimenti,
Durante il quale la bobinatura a giro, la bobinatura a onda sono utilizzate a vento nel motore universale, mentre il conduttore forma
Le forme di filo rotondo a filo piatto sono utilizzate con vento nelle armature dei motori di avvio.
Per il motore PMDC, quanti magneti e spazzole correlati a quanti pali,
ad esempio con 2poli, 16 segmenti, l'avvolgimento è sempre simmetrico,
L'impiego di piombo frazionato non è un compromesso di progettazione per facilitare la produzione automatica ela frazione-
il tipo di avvolgimento è generalmente utilizzato, perché produce meno scintille e perché richiede meno
rame, che significa resistenza inferiore dell'armaturac.
Il passo di avvolgimento è un compromesso di progettazione, ma non per facilitare la costruzione automatica.
Dati dei parametri:
| Intervallo di diametro del filo | 0.16~1.2 mm |
| Diametro esterno dell'armatura | 20 ~ 85 mm |
| Lunghezza della pila | 10 ~ 70 mm |
| Diametro dell'albero | 3 ~ 15 mm |
| Lunghezza dell'albero | di larghezza inferiore a 250 mm |
| Scatena dell'armatura | slot pari |
| Numero delle curve | 0~9999 |
| Diametro del commutatore | 8~40 mm |
| Velocità di avvolgimento | 0~2500 giri/min |
| Potenza del motore di avvolgimento | 1.5KWX2 (Flugliere sinistro, volo destro) |
| Velocità di rilevamento dell'angolo | 0 ~ 3000 giri/min |
| Potenza del motore di rilevamento dell'angolo | 0.75KWX1 |
| Pressione di alimentazione dell'aria | 4~6 Kg/cm2 |
| Potenza totale | 4.0 KW |
| Voltaggio | a tre fasi AC 380V 50/60 Hz |
| Peso | 1250 KGS |
| Dimensione | 2000 ((lunghezza) X1000 ((larghezza) X1800 ((altezza) mm |
| Dimensione del pacchetto | 1800*1510*1920mm è circa 5,2 CBM |
Parti principali:
Giappone Mitsubishi PLC
Giappone Mitsubishi o Panasonic sistema di controllo servomotore
5.7 sistema touch screen colorato
Silindro SMC
Suggerimento:
Abbiamo provato a far girare le armature della tua macchina WIND-STR,
e scoprire che ci sono aspetti che la tua armatura può migliorare,

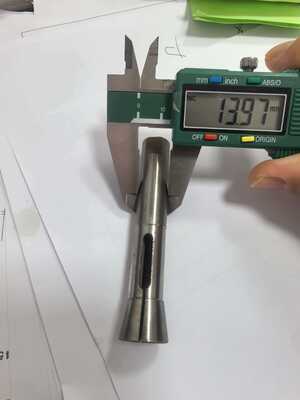

1. L'albero non è dritto quando si inserisce l'albero per impilare si piega in qualche zona,
2La carta isolante non si attacca alla fessura perfettamente.
Sopra è solo per la vostra informazione, quello che stiamo facendo ora è lasciare la macchina di avvolgimento
adattarsi ai vostri campioni attuali.
- Sì.Clicca sull'immagine qui sotto per vedere il video
