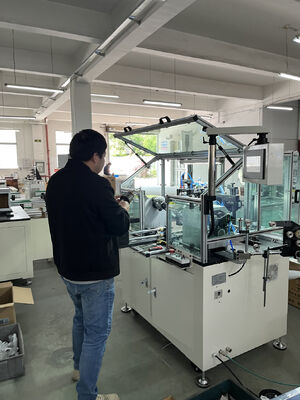

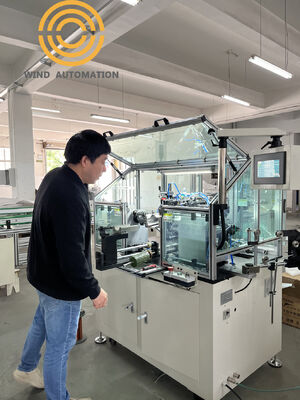

Macchina di avvolgimento di armature di filo di rame PMDC Commutatore di rialzo del rotore

PMDC rotore Riser Commutator Armature AWG16 To AWG30 Copper Wire Winding Machine
Per il sistema di controllo del traffico aereo



Applicazione:

di larghezza superiore a 20 mm



Vantaggi:

1. per armature con filo di rame sottile,

La macchina ha avuto un buon feedback di avvolgimento AWG30 ((0.25mm) armatura di rame filo di diametro

2Per armature con filo spessore, la macchina WIND-ST-TD2B può gestire armature AWG16 (1.35mm)

3.Non è necessario lavorare con una macchina speciale per il commutatore

4. 98% di rendimento superiore garantito quando la qualità del commutatore slot è buona

5Fino ad ora è la migliore macchina in Cina per avvolgere armature di tipo slot.



Parametro:

Fonte di alimentazione: 220V, 50HZ

Motore: Servomotore Mitsubshi 1000W

Arraying Mitsubshi 400W servomotor

Indicizzando il servomotore Mitsubshi 400W

Diametro del filo:0.45mm~1.25mm

Unità OD: 70~250 mm

Spindle: 0~1500 giri/min

Girata n. 0-999

Pressione dell'aria: 0,5-0,7Mpa

Pneumatico: Airtac



Istruzioni per l' impiego:

Appoggiare manualmente l'armatura e premere il pulsante "Start", la macchina eseguirà il fissaggio, il gancio, il ripiegamento, l'indicizzazione

automaticamente e ripetutamente fino a quando una armatura non è stata completamente arrotolata.

La macchina di avvolgimento WIND-ST-TD2B deve effettuare l'avvolgimento dell'armatura con commutatore di tipo riser.

Ha doppio volante per fare l'avvolgimento e con taglio del filo automatico, struttura di fissaggio, filo di assistenza

inserimento per aumentare la velocità di avvolgimento.
