Dettagli:
Termini di pagamento e spedizione:
|
Tipo di avvolgimento della bobina: | Armatura di avvolgimento del filo di cinta | Tipo di motore: | Strumento elettrico, Toy Motor con 3 slot, 5 slot |
---|---|---|---|
Metodo d'avvolgimento: | Avvolgimento di volantino non avvolgimento di ago | STAZIONE: | Quattro |
Colore della macchina: | Bianco o richiesto per cliente | Applicazione del girante: | Parti per autoveicoli,piccolo motore a corrente continua, pompa per lavaggio del parabrezza, attuato |
Numero NCM / codice SGS:: | Macchine per avvolgere la bobina 8479811000 | Dopo le vendite: | Ingegneri disponibili per la manutenzione di macchinari all'esteroComponenti per autoveicoli, pompe |
Evidenziare: | macchine per avvolgimento di bobine di armatura,macchine per avvolgimento del rotore |

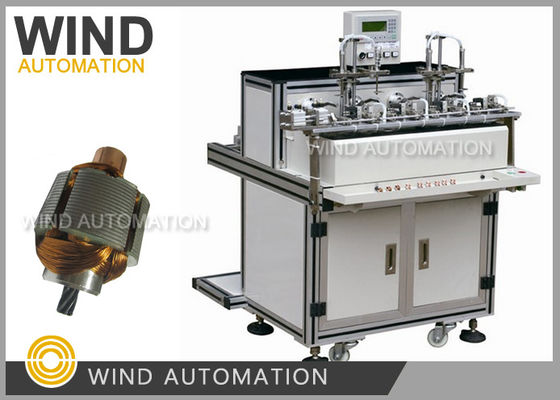

ODD slot micro armatura rotore avvolgimento macchina per 3,5 slot WIND-ODD-4
Applicazione:
Micro Motor con 3 slot, 5 slot, anche slot che coprono utensile elettrico, giocattolo,
Pompa per la lavastoviglie, attuatore di serratura della porta, parti per autoveicoli
Vantaggi:
1.Chiusura automatica, avvolgimento automatico, indicizzazione automatica, angolo automatico del commutatore
2- Alta efficienza.qui ci sono 4 stazioni di lavoro, 4 armatura può essere avvolto allo stesso tempo
3.Il diametro del filo è0.08 ~ 0.55mm (AWG23 ~ AWG40)
4. 98% di rendimento superiore garantito quando la qualità del commutatore slot è buona
5Fino ad ora è la migliore macchina in Cina per avvolgere armature di tipo slot
Parametro:
1. diametro del filo: 0,08 ~ 0,55 mm(AWG23 ~ AWG40)
2. Tipo di armatura: slot pari come rotore a 3,5 slot
3. Diametro dell'armatura: 8~25 mm (0,315' a 1'')
4. lunghezza massima della pila dell'armatura: 30 mm
5.Velocità del motore di avvolgimento: 0~3000 giri/min
6. lunghezza massima dell'albero: 70 mm
7Potenza nominale: ≤ 1,2 kW
8Pressione dell'aria: da 0,4 a 0,8 MPa
9.Tensione: AC220V 50/60Hz
10.Temperatura dell'ambiente di lavoro: 0°C~45°C
11.Umidità dell'ambiente di lavoro:10%~60% ((senza condensa)
12Dimensione della macchina: 1100*1200*1300 mm
13Dimensioni dell'imballaggio: 1200*1200*1500 mm
14.Peso della macchina: 320 kg
15.Peso dell'imballaggio: 430 kg
Informazioni necessarie per inviare una richiesta:
1Il diagramma di avvolgimento include il diametro del filo
2Disegno di laminazione dell'armatura
Di seguito è riportato un modo di avvolgimento del rotore a 5 slot per applicazioni con motori a corrispondenza continua:
da slot 1 a slot 3
Scala 2 a scala 4
Scala 3 a scala 5
Scatena 4 a Scatena 1
Scatena 5 a Scatena 2
Clicca sull'immagine qui sotto per vedere il video
