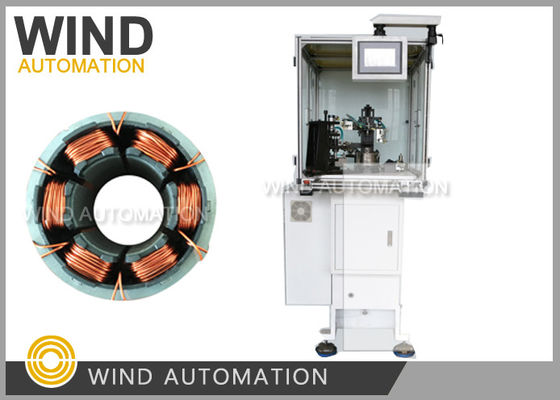

Filtro di cinta motore statore avvolgente macchina Muti slot avvolgente ago completamente automatico
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo dello statore: | BLDC Stator 6 poli, 9 poli, 12 poli | Via di avvolgimento dello statoreCertificato: | Motore a 3 fasi U V W con lo stesso modo di avvolgimento |
|---|---|---|---|
| Posto di lavoro: | 3 aghi a stazione singola | Tipo di automazione: | Completamente automatico |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | Avvolgimento motore brushless,bobinatrice del motore |
||
1Minutes/PC Cina Automatica BLDC Motor Stator Avvolgitore Inner Winder WIND-2C-TSM
Applicazione della macchina di avvolgimento dello statore:
Compressore di aria condizionata, compressore di frigorifero che può essere avvolto da 3 aghi contemporaneamente.
6poli, 9poli, 12poli o 18poliMotore statore senza spazzole a tre fasi con avvolgimento ABC a tre fasi.
Vantaggi della stator winding machine:
|
Movimento meccanico di
ugello come nella figura seguente
mostrato |
Fuoco azionato da dispositivo cam che avvolgendo le curve e poi spostare
filtroDistanza di diametro per fare l'arraying per ottenere un alto riempimento delle fessure
tasso, Lo statore rimane fermo durante l'avvolgimento senza colpire l'ugello.
|
|
Indicatore del filo |
Ampia gamma di adattamento del filo di rame da0.08~1.2 mm (AWG17~AWG39)
particolarmente adatto per avvolgimento di fili di spessore di circa 0,8 mm(AWG20)
|
|
Una stazione |
Tre ugelli avvolgendo allo stesso tempo agiscono come un avvolgitore statore tre stazioni
e alAllo stesso tempo uno stadio stator avvolgitore non hanno sincronizzazione
problemae acquisireuna macchina intelligente che non occupa molto spazio.
|
Stator Winding Machine (macchina di avvolgimento a statore)Parametro:
Diametro del filo:0.08~1.2 mm (AWG17~AWG39)
Identificatore dello statore:15~65mm
Lunghezza del nucleo:7-110 mm
Girata n. 0-99999
Opzione di funzionamento: a passo/automatico
Polli di statore: 6 polli, 9 polli, 12 polli, 18 polli (Customizdi)
Pressione dell'aria: 5-7 kg/cm2
Potenza: 2 kW,AC220V 50/60Hz
Peso: circa 450 kg
Dimensioni: 1600 (L) x 1100 (W) x 1400 (H) mm
La macchina di avvolgimento automatica senza spazzole WIND-TSM è adatta per l'avvolgimento di vari
Il filo smaltato è avvolto direttamente sul nucleo della bobina.
Il metodo tradizionale di avvolgimento della bobina dello statore e il metodo di inserimento degli avvolgimenti, risparmia il costo del
il filo smaltato e aumenta il numero di bobine (in relazione alla velocità di riempimento degli slot del motore elettrico).
Il flusso magnetico aumenta la potenza del motore.
L'operatore ha solo bisogno di effettuare il processo di avvolgimento, di indicizzazione, di arrotondamento, di taglio e di altri processi.
Il lavoro di raccolta e posizionamento dello statore, che riduce l'intensità del lavoro dell'operatore e raggiunge
La macchina ha inoltre una caratteristica funzionale significativa.
movimento in base al parametro di impostazione, in modo che il pacchetto filo di ferita è compatto, pulito e bello
Guarda.
|
Lista delle parti BLDC Motor Stator Winding Machine WIND-2-TSM |
|||
|
Parti e accessori |
Nome |
Spec. |
Qu'è? |
|
1 |
cintura a fusione |
HTD8M-776 |
1pc |
|
2 |
Cintura di arrangiamento |
HTD8M-624 |
1pc |
|
3 |
Cintura |
HTD5M-825 |
1pc |
|
4 |
Fusibili |
RTcomunicazione |
2 pezzi |
|
5 |
Fusibili |
RTcomunicazione |
2 pezzi |
|
6 |
Interruttore magnetico |
Altre informazioni: |
1pc |
|
8 |
Ruota di ceramica |
¥4 |
1pc |
|
|
|
|
|
|
Strumenti: |
|
|
|
|
1 |
chiave inglese Allen |
8 pezzi |
1 set |
|
2 |
chiave inglese a punta aperta |
13-16 mm |
1pc |
|
3 |
Serramotore di parole |
4 pollici |
1pc |
|
4 |
Serratura Phillips |
4 pollici |
1pc |
|
5 |
- La chiave inglese. |
8 pezzi |
1 set |
|
6 |
Scatola degli attrezzi |
|
1pc |
|
7 |
Pieghe diagonali |
|
1pc |
|
|
|
|
|
|
Parte personalizzata |
|
|
|
|
1 |
Nozzolo |
|
1pc |
