Macchina di avvolgimento a motore completamente automatica 8kw Avvolgimento a denti per statore rivestito
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Asse: | asse 4 |
|---|---|---|---|
| Posto di lavoro: | Una stazione/doppia stazione | Velocità di avvolgimento: | Max. 400RPM secondo il calibro del filo, dimensione dello statore |
| Di tipo automatico: | Completamente automatico | Colore della macchina Avvolgimento del motore: | Bianco o richiesto per cliente |
| Bobina del motore: | Denti avvolgenti per statori rivestiti o tappi di plastica | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | apparecchiatura per avvolgimento di volanti,bobinatrice del motore |
||

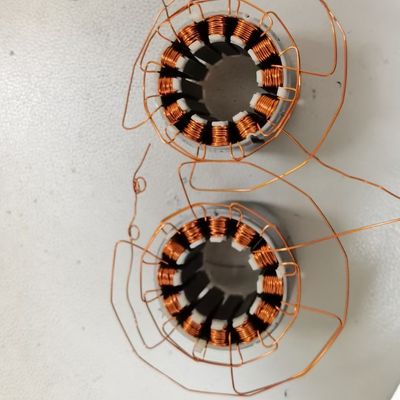

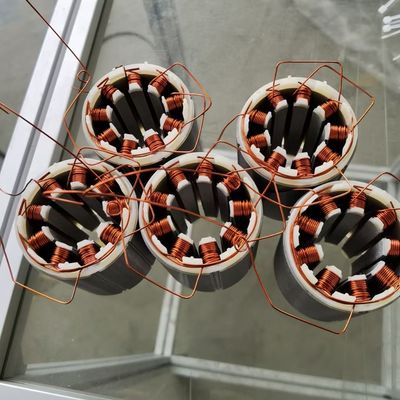

Stator Winding Machine per fare bobine sui denti rivestimento elettrostatico degli slot WIND-NR148-1
Applicazione della macchina di avvolgimento dei denti a statore:
realizzare bobine sui denti per lo statore a slot, come lo statore a 36 slot,
Stator Winding Machine (macchina di avvolgimento a statore)Parametro:
| Modello | WIND-NR148-1 |
| Staglio di avvolgimento | Statore di inserzione |
| Stazione | Stazione singola |
| Diametro del filo | 0.1-1.2 mm ((secondo la velocità di riempimento degli slot dello statore e la larghezza degli slot) |
| Dimensione dello statore | Diametro esterno: massimo 230 mm (9,055') Diametro interno: Min.10 mm (0,394'") Peso della pila:Max 10KG (lbs) Lunghezza massima della pila: 100 mm (3,94 ̊) |
| Impostazione del programma |
Il passo massimo è di 200 passi. Il programma di sistema memorizza 10 set, che è più grande della memoria può essere caricato dal computer e scaricato con spazio di archiviazione illimitato.
|
| Velocità di avvolgimento | Max.400rpm (secondo le dimensioni del filo, la lunghezza della pila e le dimensioni dello statore) |
| Asse | 4 assi |
| Potenza totale | 8KW |
| Input | AC380V ±10%3 fase 50/60Hz |
| Fonte di aria | 0.4~0.7Mpa |
| Dimensioni della macchina | Circa 1000 mm (W) × 800 mm (D) × 1800 mm (H) |
Domanda e risposta:
1. Qual è il tempo di ciclo di avvolgimento dei motori senza spazzole di sotto?
Lo statore ha un diametro esterno di 230 mm.
Il diametro interno è di 167,2 mm.
La lunghezza dello statore è da 10 mm a 100 mm, ma ora abbiamo ordini per una pila di lunghezza di 10 mm.
Ci sono 40 giri per ogni dente con 4 fili di diametro pari a 0,4 mm.
Tempo di ciclo: Fo avvolgendo ciascuno statore sopra menzionato costa 10 minuti per pezzo
2Abbiamo bisogno di un rivestimento elettrostatico per usare la macchina?
La macchina è progettata per la lunghezza dello statore più grande, per uno statore così grande, deve essere molto pesante
Quindi durante l'avvolgimento, dobbiamo aggiungere un riduttore per lasciare che l'avvolgimento sia liscio e non influenzato,
Ci sono 40 giri per ogni dente con 4 fili di diametro pari a 0,4 mm.
I tuoi fili e i tuoi giri sono troppo per la zona delle slot,
Il filo di strato superiore premerà il filo di strato inferiore,
Il filo a strati superiori cadrà,
Suggerimento per l'automazione del vento:
1Proponiamo il tappo isolante e possiamo progettare il tappo
Se la dimostrazione di avvolgimento dimostra che è necessario un tappo isolante
Si può fare riferimento alMacchine per avvolgimento di statori con rivestimento elettrostatico a 36 slotvideo,
E'la stessa modalità di curvatura della tua ma ha pochissime curve (meno di 30 giri)
2Se non vuoi investire gli strumenti per fare i tappi di plastica e
Il materiale dovrebbe resistere a 155 gradi Celsius
Puoi usare un filo singolo da 0,7 mm a 0,8 mm invece di
con 2 fili di diametro 0,56 mm o 4 fili di diametro 0,4 mm
- Sì.
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni e disegni:
1.Disegno CAD della laminazione dello statore per il controllo della velocità di riempimento degli slot
2. Diagramma di avvolgimento
3. filo di rame 1 rotolo sufficiente per avvolgere 2 statori
4. Lo statore ha posto di posizionamento
Parti principali
| - No, no, no, no. | Nome | Marchio | Commento |
| 1 | PLC | YASKAWA | |
| 2 | Servomotore | YASKAWA | |
| 3 | Dispositivo touch | Weinview | |
| 4 | Sensore | OMRON | |
| 5 | Unità elettriche | Schneider | |
| 6 | Unità pneumatiche | Xinchen | |
| 7 | Cuscinetti a sfera | NSK | |
| 8 | Guida a vite | I.I.V.I. | |
| 9 | cintura di sincronizzazione | Porte | |
| 10 | Fornitore di alimentazione | - Bene, bene. | |
| 11 | Tensione | ETA-1000/L-R | |
| 12 | Reduttore | Nidec-SHIMPO | Statore di sollevamento bisogno di riduttore motore |
Si prega di cliccare sull'immagine qui sotto per visualizzare il video di 36slots stator avvolgimento macchina
Questa macchina di avvolgimento ago con quattro assi servo dispositivo può avvolgimento, indicizzazione, mettere il filo, demolding automaticamente,Il tipo standard è flessibile per cambiare gli utensili per lo statore BLDC con OD inferiore a 120 mm (4.72'), ID 10 mm (0,39'') a 100 mm ((3,94'), altezza 100 mm ((3,94'), peso massimo dello statore: 3 kg (6,6 libbre)
