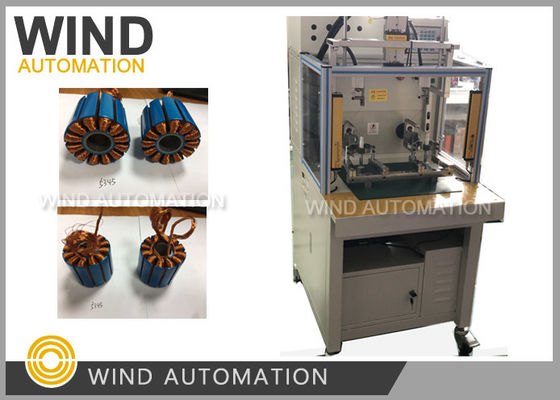

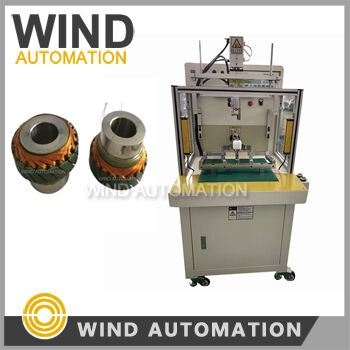

Bldc Pmac Stator Winding Machine 12 24 36 Dent Strands Wire Flyer Winding
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo di motore: | 12 denti 24 denti 36 denti Stator esterno, rotore, armatura | Modo d'avvolgimento: | L'avvolgimento LRK può essere impostato su CNC Controller CNC300 |
|---|---|---|---|
| Stazione di lavoro: | Stazione singola o doppia | Velocità di avvolgimento: | 300 giri al minuto per calibro del filo |
| Fabbricazione a partire da fibre sintetiche: | Fabbricazione a partire da fibre sintetiche | Statore OD: | 160 mm (6,30') |
| Avvolgimento del motore: | Statori BLDC e PMAC,Pumpe,statori di motori di aerei modello RC,Avioni, Droni, | Post-vendita: | Ingegneri disponibili per la manutenzione dei macchinari all'estero |
| Evidenziare: | apparecchiatura per avvolgimento di volanti,bobinatrice del motore |
||
Avvolgimento Flyer di Fili a Filamenti 12-Denti 24-Denti 36-Denti Statori BLDC e PMAC WIND-HMW-205D
Applicazione Macchina Avvolgitrice Statore:
Macchina avvolgitrice flyer per avvolgere statori di motori BLDC outrunner come
BLDC e PMAC, Statore ventola, Statore ventilatore a soffitto,
Motore giocattolo, Statore motore ruota skateboard, Statore esterno di grandi dimensioni,
Statore drone, Statore motore outrunner per aeroplani, elicotteri,
Aeroplani radiocomandati
Domande e Risposte Flyer Winder:
1. Quanto spazio necessita il flyer tra i denti e tra due denti adiacenti,
completamente avvolti?
La macchina avvolgitrice flyer necessita di 2,8 mm tra i denti per 27 fili a filamenti, dimensione 0,28 mm,
Quindi 4 mm di larghezza dello slot è sufficiente
2. Abbiamobisogno di informazioni sulle dimensioni minime e massime degli statori,
come la attrezzatura deve essere modificata/realizzata per ogni tipo di statore
Poiché potreste avere diversi tipi di statori, la avvolgitrice a stazione singola WIND-HMW-205S sarà adatta,
Le dimensioni minime e massime per gli statori OD sono 12 mm (0,48''), 12 slot,
e 160 mm (6,30''),
3. L'obiettivo per noi è avvolgere statori che sono molto probabilmente tra (diametro) 80 mm e 350 mm,
altezza pacco 15...100 mm
La WIND-HMW-205S è progettata per realizzare statori piccoli con OD inferiore a 160 mm,
Non è adatta per avvolgere statori più grandi,
Come un'auto non può funzionare come un camion,
Un altro tipo di macchina, la WIND-HMW-1M, è per l'avvolgimento di motori ruota E-bike,
quella avvolgitrice è progettata per motori ruota grandi di biciclette elettriche,
Vantaggi Macchina Avvolgitrice Statore Modelli Volanti:
| Tipo di avvolgimento |
Avvolgimento flyer CNC più veloce dell'avvolgimento ad ago
|
| Macchina intelligente facile da cambiare attrezzatura |
Una macchina che realizza schemi di avvolgimento personalizzati con cui è possibile testare diversi valori di kv nei prototipi e in produzioni a basso volume. Una macchina avvolgitrice come la WIND-HMW-205D potrebbe far risparmiare molto tempo rispetto all'ordinazione di schemi di avvolgimento personalizzati da un produttore. |
| Dimensioni statore motori outrunner |
Da 2 a 24 slot (altri slot su misura), il diametro esterno minimo dello statore che la macchina avvolgitrice può avvolgere è 12 mm (0,48''), 12 slot, mostrato nella foto dello statore avvolto qui sotto
|
| Filo singolo o fili multipli |
Può avvolgere statori con un filo o fili paralleli a filamenti
|
| Gestione fili multipli |
30 fili con 15 tenditori
|
Parametri Macchina Avvolgitrice Flyer Statore Outrunner Motore Brushless:
Diametro filo: 0,10~0,60 mm (AWG18 ~ AWG23)
Opzione di funzionamento: Auto
Avvolgimento automatico, indicizzazione automatica, disposizione automatica dei fili, bloccaggio e taglio automatici
Numero slot statore: da 2 a 24 slot (altri slot su misura)
Spostamento filo: 60 mm
Alimentazione: AC220V 50/60Hz
Peso: circa 350 kg
Dimensioni: 1260(L)x650(P)x1150(A)mm
Controller: CNC300
Lo scopo di questi avvolgimenti è creare un campo magnetico quando una corrente li attraversa
Esistono diversi tipi di macchine avvolgitrici, da semplici macchine a alimentazione manuale a complesse
macchine a controllo numerico computerizzato (CNC). Alcuni degli usi più comuni per le macchine avvolgitrici sono l'avvolgimento di bobine,
l'avvolgimento di corde e l'avvolgimento continuo. Molte industrie utilizzano questi dispositivi,
tra cui l'elettronica, la produzione di statori, rotori e armature di motori e l'industria dei fili.
Di seguito sono necessari campioni e disegni per la produzione e la messa in servizio della macchina:
1. Pacco statore 5 pezzi senza avvolgimento
2. Statore avvolto 1 pezzo
3. Filo di rame 1 rotolo sufficiente per avvolgere 10 statori
4. Disegno laminazione statore e disegno avvolgimento
Si prega di fare clic sul link sottostante per visualizzare il video della avvolgitrice statore a filamenti
