Come produrre BLDC Motor Straight Lamination Stator Stack con Needle Winding Machine
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Stator Stack: | Piattaforma dritta non piattaforma obliqua | Certificato: | CE |
|---|---|---|---|
| Stazione di lavoro: | Due o quattro | Cavo massimo: | 1,2 mm |
| Tipo automatico: | Completamente automatico può gestire filo sottile filo spesso | Condizione: | Nuovo |
| Colore della macchina: | Requisiti bianchi o per cliente | Post-vendita: | Ingegneri disponibili per la manutenzione dei macchinari all'estero |
| Evidenziare: | Argano dell'ago,bldc avvolgitore |
||

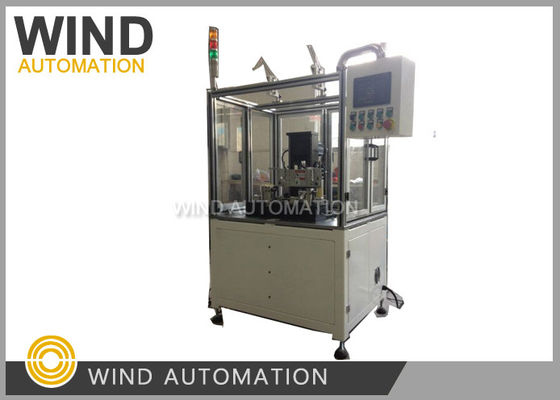

Avvolgitrice ad ago statore a laminazione diritta per motore BLDC

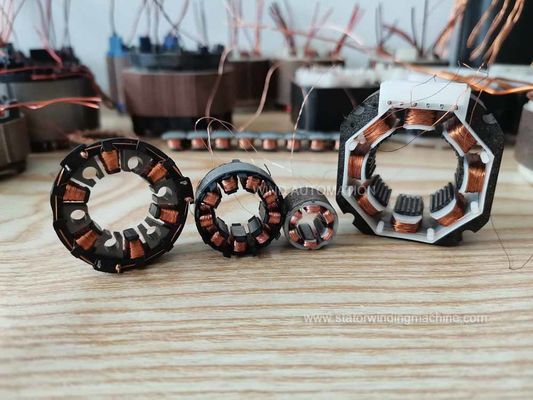

Statori BLDC con avvolgimento ad ago di macchine da cucire, compressori per aria condizionata, utensili elettrici,
Compressore per frigorifero, applicazione automobilistica per pompa dell'acqua, motore della pompa del carburante

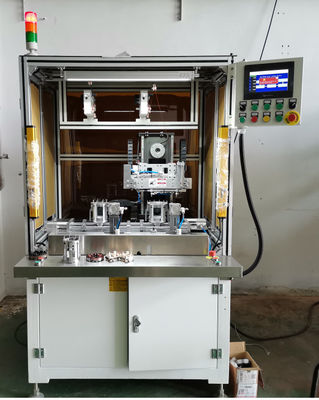

L'avvolgitrice per statore BLDC a due stazioni WIND-BLDC-2 avvolge lo statore del motore CC senza spazzole con due stazioni per migliorare l'efficienza, facile sostituzione degli utensili
Parametro
Diametro del filo: da 0,08 a 1,2 mm
Diametro esterno statore: da 12 a 130 mm
Altezza pila: da 5 a 100 mm
Quattro assi, flessibili all'avvolgimento,
Motore di avvolgimento: servomotore Yaskawa 3000W 1pz
Motore di indicizzazione: servomotore Yaskawa 3000W 1pz
Motore per la disposizione dei cavi: servomotore Yaskawa 400 W 2 pezzi
Velocità: da 300 a 600 giri/min
Pressione atmosferica: 5~7 kg/centimetro quadrato
Potenza: AC380V 50/60Hz
Peso: circa 1500 kg Dimensioni: 1100 mm*900 mm*1600 mm
I seguenti campioni sono necessari per la produzione e la messa in servizio della macchina:
1. Stack statorico 5 pezzi senza avvolgimento
2. Statore avvolto 1 pz
3. Filo di rame 1 rotolo sufficiente per avvolgere 15 statori
Parti principali
| NO. | Nome | Marca | Osservazione |
| 1 | PLC | YASKAWA | Etichetta CE |
| 2 | Servomotore | YASKAWA | Etichetta CE |
| 3 | Schermo tattile | Weinview | Etichetta CE |
| 4 | Sensore | OMRON | Etichetta CE |
| 5 | Unità elettriche | Schneider | Etichetta CE |
| 6 | Unità pneumatiche | Airtac | Etichetta CE |
| 7 | Sensore di pressione dell'aria | Airtac | Etichetta CE |
| 8 | Cuscinetto a sfere | NSK | Etichetta CE |
| 9 | Guida a vite | HIWIN | Etichetta CE |
| 10 | Cintura sincrona | Cancelli | Etichetta CE |
| 11 | Alimentazione elettrica | Significa bene | Etichetta CE |
| 12 | Tenditore | Zhangli | Etichetta CE |
Fare clic sul collegamento sottostante per osservare il funzionamento della macchina
Domanda e risposta

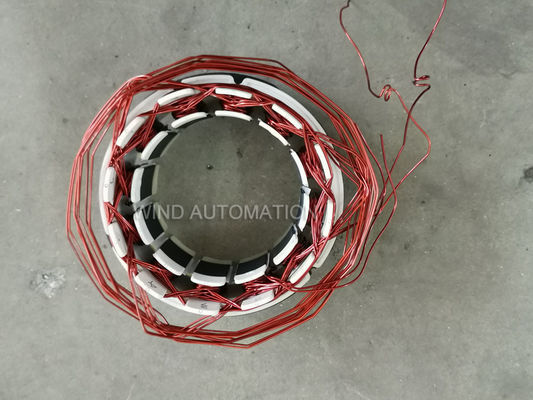

Il diametro del filo è 0,9 mm, 0,95 mm, il che richiede che la piastra isolante sia sufficientemente resistente.
La piastra isolante della tua stampa 3D è fragile,
e troveremo una soluzione per far sì che il cavo del ponte esca dall'attrezzatura,In questo caso il filo del ponte sarà lungo,
In condizioni normali, la piastra isolante con materiale in nylon di spessore superiore a 2 mm è abbastanza resistente per un filo spesso circa 1 mm.
Si attende la risposta del diagramma di avvolgimento e del costo del fototipo per l'ulteriore elaborazione!
Esempio post-vendita
Cliente internazionale E:
Abbiamo un problema con la nostra macchina avvolgitrice per aghi.
Si prega di vedere le foto allegate.
Immagino che il pressostato sia difettoso. Viene applicata la pressione dell'aria
sicuramente alla macchina.
Domande:
- Potete inviarci un nuovo pressostato e qual è il prezzo?
- Possiamo lavorare senza questo pressostato?
- C'è un modo per ponticellare il pressostato?
Sarei grato per un aiuto valido e rapido.
Risposta da Wind Automation:
Potresti controllare di seguito in due modi?
1. Controllare se la pressione è presente posizione dello sbocco (uscita per l'acqua, rossasegnato)
2. Se non c'è pressione nel punto di uscita, controllare se c'è qualcosa bloccato nel punto di ingresso
3. Si prega di verificare se la forbice (taglierina) può funzionare o meno,
A proposito, non c'è storia diproblema del pressostato,
