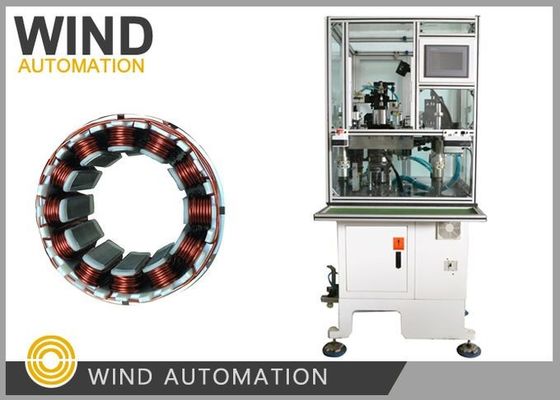

Macchina di avvolgimento degli aghi a statore senza spazzola con slot interno Tre aghi alla volta
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo dello statore: | BLDC Stator 6 poli, 9 poli, 12 poli | Via di avvolgimento dello statoreCertificato: | Motore a 3 fasi U V W con lo stesso modo di avvolgimento |
|---|---|---|---|
| Posto di lavoro: | 3 aghi a stazione singola | Tipo di automazione: | Completamente automatico |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
Macchine per avvolgimento di nastri Macchina di avvolgimento degli aghi a statore senza spazzola con slot interno Tre aghi alla volta
Questa macchina di avvolgimento è progettata per produrre uno statore a 3 fasi multipolari con larghezza di slot stretta ma alta velocità di riempimento degli slot.Tranne per l'arrangiamento automatico, la macchina può fare avvolgimento automatico, indicizzazione, stratificazione e terminazione.
(1) Specifica
| Diametro del filo | 0.08 ~ 1.2 mm |
| Identificatore dello statore | 19 ~ 65 mm |
| Lunghezza della pila | 7~110 mm |
| Girare No. | 0~9999 |
| Movimento | Passo a passo/Auto |
| Numero di slot | 6,9,12,18 ((personalizzato) |
| Fonte di aria | 5 ~ 7 kg/cm3 |
| Potenza | 2 kW |
| Fornitore di alimentazione | AC 220 V, 50/60HZ |
| Peso | 750 kg |
| Dimensione | 1600x1100x1400 mm |
(2)Applicazione
adatti a vari tipi di statori con larghezza di foro ristretta ma alta velocità di riempimento di foro.
(3) Caratteristiche
Vento sincrono 3 slot
Strada di avvolgimento a forma di rettangolo
Performance di precisione dell'avvolgimento dell'ago
Funzionamento completamente programmabile
Può soddisfare elevati requisiti di avvolgimento
Cambio rapido degli utensili
Parametro di avvolgimento regolabile secondo diversi statori
(4)Configurazione della macchina
Mitsubishi PLC
Dispositivo touch
Cisterna AIRTAC
Servo sistema Delta AC e unità di controllo sincrono a quattro mandrini
Sistema di lubrificazione
(5) Informazioni necessarie per questa indagine
Sarebbe meglio se il cliente potesse inviarci un disegno dettagliato, incluse le informazioni di seguito.
1Disegno dello statore
2Disegno di avvolgimento dello statore
3Disegno di distribuzione dell' avvolgimento
4Altri requisiti tecnici
Se possibile, sarà meglio se il cliente può inviarci campioni.
Tag: avvolgitore a ago, avvolgitore a inserto, avvolgitore BLDC, avvolgitore statore, avvolgitore statore a motore BLDC
| Lista delle parti di ricambio BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
| parti | Nome | Spec. | Qu'è? |
| 1 | cintura a fusione | HTD8M-776 | 1pc |
| 2 | Cintura di arrangiamento | HTD8M-624 | 1pc |
| 3 | Cintura | HTD5M-825 | 1pc |
| 4 | Fusibili | RTcomunicazione | 2 pezzi |
| 5 | Fusibili | RTcomunicazione | 2 pezzi |
| 6 | Interruttore magnetico | Altre informazioni: | 1pc |
| 8 | Ruota di ceramica | ¥4 | 1pc |
| Strumenti: | |||
| 1 | chiave inglese Allen | 8 pezzi | 1 set |
| 2 | chiave inglese a punta aperta | 13-16 mm | 1pc |
| 3 | Serramotore di parole | 4 pollici | 1pc |
| 4 | Serratura Phillips | 4 pollici | 1pc |
| 5 | - La chiave inglese. | 8 pezzi | 1 set |
| 6 | Scatola degli attrezzi | 1pc | |
| 7 | Pieghe diagonali | 1pc | |
| Parte personalizzata | |||
| 1 | Nozzolo | 1pc | |
