Diagramma d'avvolgimento: | Secondo il diagramma di avvolgimento | Tipo d'avvolgimento: | Avvolgimento con ago invece di avvolgimento con volante |
---|---|---|---|
Posto di lavoro: | 3 aghi a stazione singola come girante a tre stazioni | Velocità di avvolgimento: | 300 RPM a 500 RPM in base al calibro del filo |
Di tipo automatico: | Completamente automatico | Colore della macchina: | Bianco o richiesto per cliente |
Dimensione del filo: | AWG 17, 1,2 mm | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |

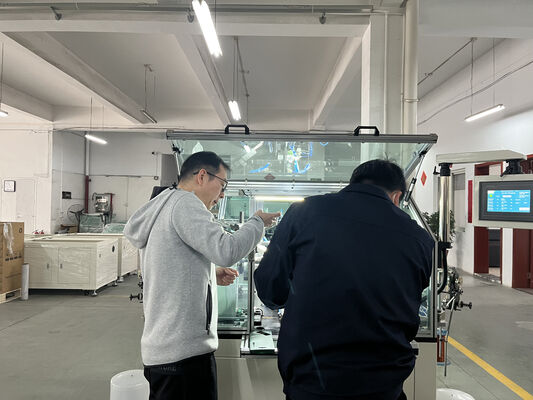

Macchina di avvolgimento di bobine di statore isolante rivestita in polvere Avvolgitore di agoWIND-3A-TSM
Applicazione:
Statori BLDC con avvolgimento ad ago di motore a tre fasi come macchina da cucire, compressore di aria condizionata,
Compressore frigorifero, pompa d'acqua per applicazioni automobilistiche, motore a pompa di carburante a 6 poli, 9 poli, 12
poli o 18 poli
Vantaggi:
- Sì.✔3 aghi 3 slot allo stesso tempo, più largo può finire il avvolgimento in3 volte per 9poles BLDC stator
- Sì.✔ può vento 6, 9, 12 statori poli che è Multipli di 3 slot
- Sì.✔ La velocità di avvolgimento può essere impostata per diversi diametri di filo da 0,08 mm a 1,2 mm,
e statori di peso pesante o leggero, altezza di pila grande o piccola, hanno una buona apatia senza rivestimento
Caratteristica:
Macchina di avvolgimento dello statore senza spazzola WIND-3A-TSMè progettato per la produzione di statori multipoli a 3 fasi
Il suo percorso tortuoso ha forma quadrata,Fa il riavvolgimento dei fili e l'arrangiamento allo stesso tempo e automaticamente.
L'avvolgimento degli aghi, l'arrangiamento, l'indicizzazione, il posizionamento del filo ponte, i fili tagliati sono completamente automatici.
Parametro:
Diametro del filo: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Identificatore dello statore:15~65mm
Lunghezza del nucleo:7-110 mm
Girata n. 0-99999
Opzione di funzionamento: a passo/automatico
Poli di statore: 6 poli, 9 poli, 12 poli, 18 poli (Customizzato)
Pressione dell'aria: 5-7 kg/cm2
Potenza:2KW, AC220V 50/60Hz
Peso: circa 450 kg
Dimensioni: 1600 (L) x 1100 (W) x 1400 (H) mm
1. Quale tipo di avvolgimento dell'ago dello statore sceglieremo per lo statore nel disegno allegato?
La macchina di avvolgimento WIND-3A-TSM con servo-dispositivo di indicizzazione dell'array di avvolgimento
Secondo i vostri dati di avvolgimento, numero di curve 27, diametro del filo 0,8 mm,
la velocità di avvolgimento che suggeriamo è di 300 giri al minuto, e ci vuole circa 1 minuto per ottenere 1pc statore ferita,
In un'ora puoi avere più di 60 pezzi.
3Qual e' la lista dei materiali da fornire per la traccia della macchina?
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni:
1- Stator stack 5pcs senza avvolgimento
2. statore della ferita 1pc
3Un filo di rame basta per avvolgere 15 statori.
4Come risolvere il problema se abbiamo una domanda quando iniziamo a usare la macchina?
Puoi mandarci una mail, Wind Automation ti risponderà entro 24 ore.
Di seguito è riportato un esempio di problem shooting,
Per permettere alla macchina di tornare alla posizione iniziale, si prega di seguire i seguenti passaggi,
1- Premere "Manual", alzare lo spinello principale con azione no
2. assemblare ugelli, perché il relativo posizionamento bisogno di ugelli
3. Aggiustare i tre svits per processo PDF
4. Dopo che tutti gli spinte è ben regolato, premere Emergency per andare a casa posizione e la macchina inizierà a funzionare bene
Clicca sull'immagine qui sotto per vedere il video
