Testatore di rotondità per motore a corrente continua o motore universale

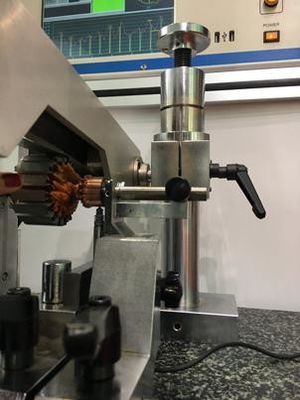

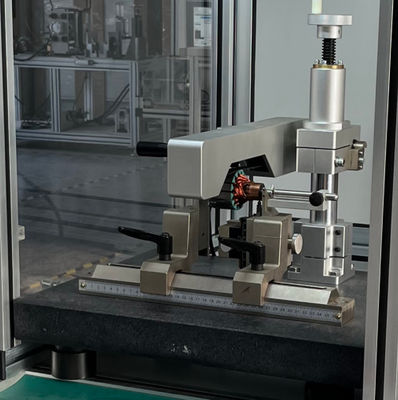

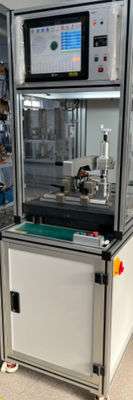

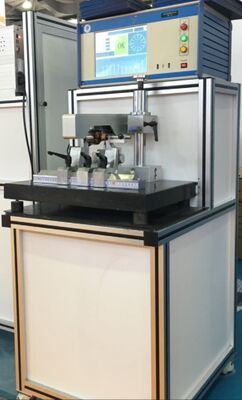

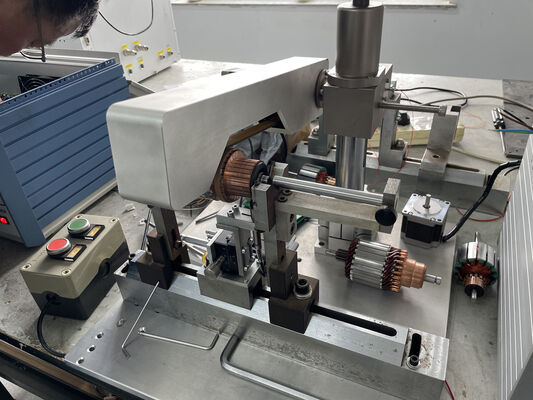

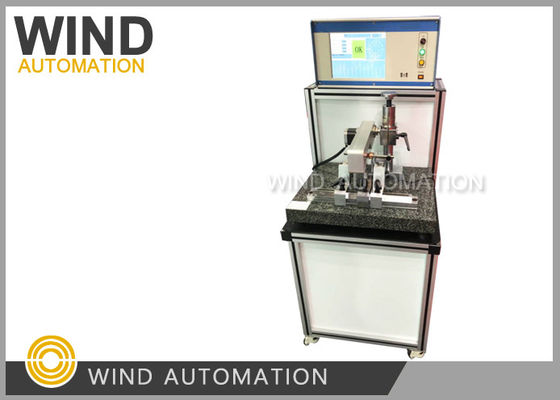

Dispositivo di prova della rotondità del commutatore e della buona comunicazione per motori a corrente continua spazzolati WIND-RM-10

https://youtu.be/dJMY6JVncCY

(1)Lo scopo del test di rotondità del commutatore

Se il commutatore non è rotondo, questo aumenta le possibilità di usura spazzola incresciuto sul DC spazzolato

L'armatura del motore, nonché un aumento dell'arco e delle scintille del commutatore, distruggendo così il

Una buona rotondità del commutatore è molto importante per le prestazioni dell'armatura.

La prova della rotondità del commutatore è importante perché il commutatore è la superficie di contatto elettrico scorrevole di un motore a corrente continua o di un motore universale.

Se non è sufficientemente rotonda, le spazzole non possono mantenere un contatto stabile durante la rotazione.

1. Scintille e arco di spazzola
   Un commutatore fuori rotondo fa rimbalzare la spazzola su e giù durante la rotazione.

• la superficie del commutatore
• spazzole a carbonio
• isolamento vicino

2. Aumento dell'usura della spazzola
   La scarsa rotondità provoca una pressione irregolare tra spazzola e commutatore.

• consumo rapido di spazzole
• abbigliamento del viso da spazzola irregolare
• costi di manutenzione più elevati

3. Instabilità delle prestazioni elettriche
   La variazione della pressione di contatto modifica la resistenza di contatto.

• corrente instabile
• fluttuazione della coppia
• rumore elettromagnetico
• ridotta efficienza

Nei motori di precisione, anche una piccola eccentricità può influenzare notevolmente le prestazioni.

4. Vibrazioni meccaniche e rumore
   Un commutatore eccentrico si comporta come una superficie rotante squilibrata.

• vibrazione
• rumore acustico
• stanchezza meccanica

5. Rischio di danneggiamento della barra del commutatore
   Gli impatti localizzati e il riscaldamento possono allentare i segmenti del commutatore (barre) o rompere l'isolamento della mica.

• barrette sollevate
• cortocircuiti
• fallimento catastrofico del rotore

6. Importanza per i motori ad alta velocità
   A RPM più elevati, anche piccoli errori di rotondità si amplificano perché gli impatti della spazzola si verificano più frequentemente e con maggiore forza.

• motori per autoveicoli
• utensili elettrici
• motori per aspirapolvere
• motori di avvio

Scopo tipico della produzione
Nella fabbricazione di motori, le prove di rotondità sono solitamente utilizzate per verificare:

• qualità di tornitura/molla dopo lavorazione
• concentrazione dell'albero e del commutatore
• Deformazione dopo stampaggio o impostazione a caldo
• precisione di montaggio

Metodi di ispezione comuni

• Misurazione della portata dell'indicatore del quadrante
• Tester di rotondità
•
•
• Blocco in V + indicatore
• Sistemi di calibrazione dell'aria
• Sistemi di ispezione laser online

Parametri correlati spesso controllati insieme:

• TIR (Total Indicator Runout)
• concentrazione
• cilindricità
• differenze di altezza del segmento (bar alta)

In pratica, l'eccessivo deflusso del commutatore è una delle cause principali più comuni di problemi di scintillazione delle spazzole nella produzione di motori a corrente continua.

(2)Dati tecnici

(3)Caratteristiche

1Il sensore LVDT ad alta precisione è utilizzato per la misurazione della rotondità, combinando il sensore analogo e il sensore LVDT

Il metodo di filtraggio digitale ha permesso di realizzare un'elevata stabilità e un rapido accesso al segnale del sensore, per garantire

l'elevata precisione del segnale dei sensori.

2Il motore passo a passo è utilizzato come fonte motrice di misura, combinato con la suddivisione alta a motore

e impulsi ad alta velocità, assicurando il funzionamento del motore come punti di misurazione continuativi e lisci

distribuzione equidistante.

3L'algoritmo di riconoscimento dei dati degli slot del commutatore è unico, per garantire che i risultati delle misurazioni

I dati non includono le lacune e i dati del bordo delle lacune, per garantire l'autenticità dei dati.

i risultati delle misurazioni.

4. quando misurato sulla barra del commutatore completare anche il rilevamento della superficie di qualità di rotondità al

L'aspetto del sistema è molto diverso da quello del sistema operativo.

(4)Vantaggi competitivi

1La qualità di rotazione della superficie del commutatore è uno dei fattori importanti che influenzano le prestazioni

La velocità di rotazione del commutatore può fornire un mezzo efficace di controllo.

la qualità del latching.

2.Il WIND-RM-10 Rotor roundness tester può rilevare la rotondità del commutatore armatura veloce e

In questo modo, è possibile controllare con precisione lo stato della produzione di armature,

la qualità del prodotto tempestivamente, controllare il processo di produzione e garantire la qualità della fabbricazione delle armature.

3- Alta precisione, non ruggine, ruggine, acido e alcalino, nessuna magnetizzazione, nessuna deformazione, buona resistenza all'usura,

il marmo viene utilizzato come piattaforma di posizionamento, il sedile in V è posizionato sulla piattaforma di marmo e il posizionamento

I componenti (e le parti motrici delle barre di collegamento) guidano il rotore

(e le parti di trazione della canna di collegamento) con due coppie di manovra di collegamento a leva sincrona

Clampo rotore stretto garantisce una rotazione regolare del rotore, garantendo la precisione della prova.

In conclusione, il modello di utilità migliora il grado di automazione del misuratore di rotorità nel

tecnologia esistente, migliora l'efficienza della produzione, risparmia manodopera,

e migliora l'accuratezza di prova del tester di rotondità.

https://youtu.be/dJMY6JVncCYVersione inglese per la prova della rotondità
