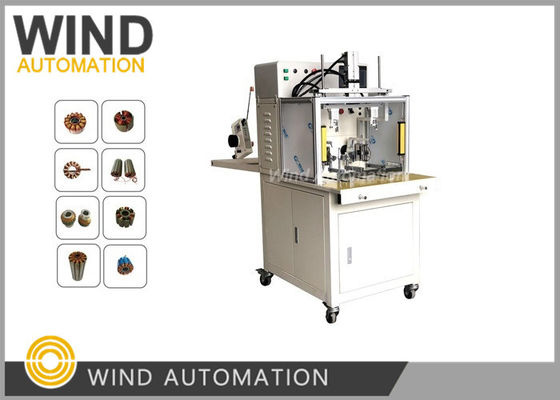

Motore ventilatore statore motore di avvolgimento Flyer per brushless Outrunner 2/4/6 Poles
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | CE |
|---|---|---|---|
| Posto di lavoro: | Posto fisso | Velocità di avvolgimento: | Max. 1500RPM secondo Wire Gauge |
| Di tipo automatico: | Completamente automatico | Colore della macchina: | Bianco o richiesto per cliente |
| Dopo venditeVelocità del vento: | Ingegneri disponibili per il servizio di macchine all'estero |
Motore ventilatore statore volante avvolgente per brushless Outrunner 2/4/6 Motore a poliWIND-HMW-205S
Applicazione:
|
Motori modello |
Modelli volanti, aerei aerei elicottero statore motore
|
|
Motori da corsa |
Ventilatore, Ventilatore di soffitto, Motore di giocattoli
|
|
Motore a ruote |
Motore di skateboard, statore, scooter elettrici, scooter di bilanciamento,
Statore del motore dei veicoli auto-equilibrati
|
|
Statore esterno di grandi dimensioni
|
Vantaggi:
|
Avvolgimento base del volantino uno per uno |
Facile da regolare e da usare,
macchina dedicata per lo statore dei motori Modello
|
|
Intervallo di slot comune |
Da 2 a 24 slot
|
|
Cavi muti manipolati |
30 pezzi di fili
|
Parametro:
Diametro del filo: 0,10 ~ 0,60 mm
Opzione di funzionamento: Auto
Crematori e tagliatori automatici
Stator no. : da 2 a 24 slot (altri slot su misura)
Dislocazione del filo: 60 mm
Fornitura di energia: AC220V 50/60Hz
Peso: circa 350 kg
Dimensioni: 1260 (L) x 650 (W) x 1150 (H) mm
Statore OD 0,433'', altezza 0,157'', taglia del filo AWG36, 40 giri
Caratteristiche del motore senza spazzole:
1.Dimensione
Se si sceglie un motore a corrente continua senza spazzole, si vedranno molti modelli simili, come 2216, 2814 e così via.
I primi due sono il diametro esterno dello statore (mm) e gli ultimi due numeri sono l'altezza dello statore (mm).
maggiore è il diametro esterno e l'altezza dello statore, maggiore è il nucleo dello statore e maggiore è il numero di
Naturalmente, più grande è la dimensione dello statore del motore, maggiore è la
la potenza, ma il peso più pesante.
Se un motore è 2216, il diametro esterno dello statore è 22 mm, e l'altezza dello statore è 16 mm.
Il diametro e l'altezza dello statore sono proporzionali alla potenza del motore e ovviamente il 2218 è più alto
2212 dello statore motore, e la potenza di 2218 deve essere maggiore di 2216.
può vedere la potenza due dei due motori con lo stesso OD, ma questo è generalmente per lo stesso diametro statore
e altezza diversa. o la stessa altezza dello statore, diametro dello statore diverso.Se l'altezza dello statore del motore senza spazzole
E' difficile confrontare il diametro esterno dello statore con il modello.
Va notato che questa dimensione si riferisce allo statore stesso, non alle dimensioni del motore, allo spessore del
la carcassa del motore, la forma della dissipazione del calore, l'altezza della base e così via, che tutti influenzano il
dimensione esterna del motore, quindi il giudizio della potenza utilizzando la dimensione dello statore è standard e affidabile
di quella delle dimensioni esterne.
2.Numero e numero di pali degli slot del motore
1) Numero di slot (N): numero di scanalature nel nucleo dello statore.
motore, quindi il numero di scanalature è un multiplo di 3.
2) Numero di poli (P): numero di acciai magnetici sullo statore, l'immagine deve essere utilizzata in coppie
dei poli settentrionali e meridionali, e il numero dei poli deve essere uguale.
Il numero di slot e il numero di palo del motore sono scritti direttamente come il numero di slot numero N polo
numero P, come 12P14N, che è il significato del polo 14 della fessura 12.
3) Caratteristiche del numero di slot e del numero di pali
a. il numero di slot (N) e il numero di pali (P) sono inversamente proporzionali al massimo
velocità,
più piccolo è il numero di slot (numero di pali), maggiore è la velocità massima del motore.
Ad esempio, la velocità massima di 9N12P è superiore a quella di 12N14.
b. nello stesso caso del numero di slot ((N), il numero di pali (P) è proporzionale alla coppia,
Maggiore è il numero, maggiore è la coppia.
c. In circostanze normali, il numero di slot (N) e il numero di pali (P) aumentano, il senso di
frustrazione (il motore più piccolo sentirà una sensazione di frustrazione resistente quando il motore non è caricato con
la teoria della vibrazione motore sarà meno, ma perché gli slot sono difficili da fare
equilibrio attivo.
3.KV
Il valore di KV del motore senza spazzole è definito come la velocità / V, il che significa che la tensione di ingresso è
Se la velocità di rotazione del motore senza spazzole è aumentata di 1 volt (V), la velocità di rotazione (torno/minuto) del motore senza spazzole è aumentata.
in questa definizione, tensione e velocità di frenatura del motore seguono una stretta relazione lineare proporzionale e sono
le costanti, indipendentemente dalla relazione tra tensione di funzionamento, tensione e velocità del motore.
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni e disegni:
1- Stator stack 5pcs senza avvolgimento
2. statore della ferita 1pc
3. filo di rame 1 rotolo sufficiente per avvolgere 10 statori
4Disegno per la laminazione dello statore e disegno per l'avvolgimento
Clicca sull'immagine qui sotto per vedere il video
