Poli di statore del motore del mozzo: | 12 pol 24 pol 36 pol | Prodotto di avvolgimento: | 7 minuti per 2 statori (due postazioni di lavoro) |
---|---|---|---|
Posto di lavoro: | Opzione stazione singola o stazione doppia | Tipo di automazione: | Il 90% passa. |
Fattore massimo di riempimento degli slot: | Per l'avvolgimento del motore del mozzo, il tasso di riempimento degli slot del 68% è il più alto | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |

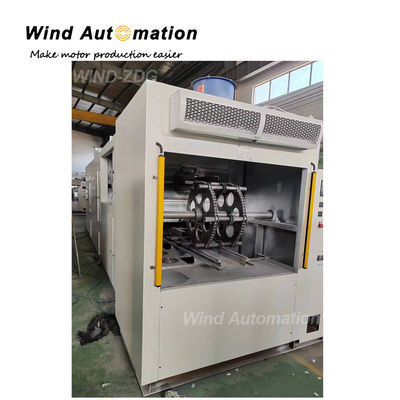

Macchine di avvolgimento per veicoli elettrici per tricicli elettrici senza spazzole per 36 slot 48 slot 54 slot Hub Motors
Doppia stazione E-bike PMDC motore a ruota avvolgimento motore hub senza spazzola statore avvolgente muti bobine avvolgente macchina
avvolgere i 15 fili paralleli fino a 0,51 mm, con 6,8,10,12,14,15 fili paralleli per motori a tensione diversa, come 24,36,48,62V
Per 36Slots 48Slots 54Slots Hub Motors
Questo tipo di macchina per avvolgere gli aghi viene utilizzato per avvolgere le bobine per statori a slot aperto, statori lineari, specialmente statori con slot stretto ma alta velocità di riempimento degli slot.2 stazioni di lavoro o 3 stazioni migliora notevolmente l'efficienza della macchina e il ciclo di produzione.
(1) Specifica
Stazione di lavoro | 2 |
Stator OD | Massimo 400 mm |
Lunghezza della pila | Massimo 100 mm |
Peso dello statore | Massimo 3 kg |
Distanza del filo | 0.1-0.8 mm |
Velocità di avvolgimento | 600 giri al minuto |
Potenza | 8 KW |
Fonte di aria | 0.4~0.7 MPa |
Fornitore di alimentazione | AC 380±10, 50/60HZ |
Dimensione | 1100 x 800 x 2000 mm |
Peso | 900 kg |
(2) Applicazione
È adatto per vari tipi di statori a slot aperti con elevato tasso di riempimento degli slot.
(3) Caratteristiche
Interfaccia utente amichevole
2 stazioni di lavoro per l'avvolgimento sincrono
Alta efficienza e produzione
Controllo servo preciso dell'alimentazione del filo
Livello di qualità elevato del processo di avvolgimento
Velocità senza carico fino a 600 r/min
Fornire un servizio personalizzato
(4) Applicazione
Bicicletta elettrica, triciclo elettrico, motore a ruote PMDC, motore hub,
motore a ruote,scooter elettrici,motore outrunner con fili ramificati
(4) Vantaggi
Avvolgimento completamente automatico dello statore |
Avvolgimento, indicizzazione, avvolgimento di fili paralleli con efficienza
|
Arricchimento di fili Muti |
Dispositivo di avvolgimento con telaio di tensione può garantire fili paralleli
avvolgimento evitare la torsione
|
Disegno speciale Strumenti |
Strumenti di precisione assicurano la qualità dell'avvolgimento e possono essere cambiati
facile per i tipi di statori
|
Max filo gestito |
0.51mm (AWG24)
|
(5) Dati tecnici dello statore
Statore OD: 40-265 mm
Lunghezza del nucleo: 6-75 mm
Numero di slot: massimo 63
Numero massimo di fili avvolgenti in una sola volta: 15 pezzi (di solito 6,8,10,12,14,15 fili di fascio)
Tempo di ciclo per l'avvolgimento dello statore: 54 slot, 11 pezzi di filo per un'avvolgimento, compreso il carico/scarico,
Ci vogliono 7 minuti per 2 statori circa 130 pezzi per turno (8 ore)
(6) Dati principali
PLC: DELTA
Servomotore di avvolgimento: MITSUBISHI
Servomotore di indicizzazione: MITSUBISHI
Servomotore per l'assemblaggio dei fili: MITSUBISHI
HMI: DELTA
Buttoni: Schneider
Domande e risposte:
1- Come fa la bobina a motore l'indicizzazione: manualmente o automaticamente?
Indicizzazione automatica da servomotore Mitsubishi
2Come viene fissato lo statore del motore della E-bike durante il processo di avvolgimento?
Con dispositivo pneumatico
3. Qual è la gamma di diametri del filo di rame che può funzionare la vostra macchina (minimo e massimo)?
Ciò che la macchina di avvolgimento delle bobine di muti aveva fatto è di 0,51 mm con 6,8,10,12,14,15 fili paralleli
4Qual è la gamma di lunghezze di impilazione che la bobina può operare?
Stator Lunghezza di impilazione da 6 a 75 mm
5È possibile premere e compattare il filo di rame durante o dopo l'avvolgimento?
Le teste di avvolgimento sporgono al massimo 15 mm da entrambi i lati della pila.
La macchina di avvolgimento a motore Hub WIND-HMW solo avvolgimento, senza funzione di premere e compattare,
e, mentre la macchina si avvolge in modo compatto, le teste di avvolgimento sporgono per un massimo di 15 mm da entrambi i lati della
La stack può essere assicurata
6La macchina ha qualche limitazione nella dimensione della larghezza della fessura aperta?
Sì, 2mm è assolutamente OK per il vento nella nostra macchina WIND-HWM
7Quanti campioni vi servirebbero per regolare la macchina di avvolgimento nelle vostre strutture?
Circa 4-5 campioni di statore
8Qual è l'altezza della macchina rispetto all'area di lavoro dell'operatore?
Altezza 750 mm
9Avete fabbricato una macchina per uno statore simile?
Sì, avevamo fornito 12pcs avvolgente macchina che lavora in questoProduttore di motori per biciclette elettriche
10Come si fa a modificare il numero di giri per bobina?
Si prega di impostare il numero di giri parametro sul touch screen
11Come viene fissato lo statore alla macchina durante il processo di avvolgimento?
È possibile avere diverse lunghezze e diverse forme dell'albero della ruota del motore
lo statore viene fissato alla macchina mediante un dispositivo penumatico durante l'avvolgimento,
Se la forma del motore è diversa, gli utensili possono essere cambiati in 1 ora
Se solo diverse lunghezze stack, regolazione meccanica è facile
