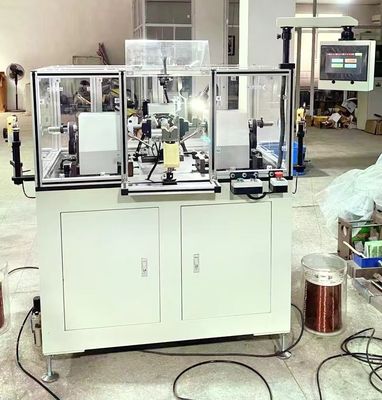

Armatura automatica a filo sottile macchina di avvolgimento di bobine a motore a corrente continua AWG 40 a AWG23 filo di rame sottile 0,08 mm a 0,55 mm

Armatura automatica a filo fine macchina di avvolgimento di bobine a motore a corrente continua AWG 40 a AWG23 filo di rame sottile 0,08 mm a 0,55 mm

Applicazione:

Questo avvolgitore armatura WIND-STR-2 è un veloce volante bobina avvolgente macchina per la produzione di massa motore

fabbricazione di armature per commutatori di tipo gancio, di tipo tang, di miscelatori, di aspirapolvere, di martelli, di apparecchi elettrici

Strumento...

e adatto per l'avvolgimento di fili di piccolo diametro.

Vantaggi competitivi:

Dati dei parametri:

Diametro del filo: 0,08 ~ 0,30 mm (tensore meccanico) AWG28 a AWG40

0.16~0.55mm (dispositivo di tensione per isteresi) AWG23 a AWG34

Scatene di avvolgimento: numero dispari/pari

Diametro del commutatore: 8~40 mm

Diametro dell'armatura: 20~60 mm

Lunghezza della pila di armature: 10~60 mm

Velocità del motore di avvolgimento: 0~3000 rpm

Sistema di controllo: controllo PLC Mitsubishi

Pressione di alimentazione dell'aria: 0,5 - 0,7 MPa

Tensione:AC220V 50/60Hz

Peso: 500 kg

Dimensione: 1800 ((l) X800 ((w) X1500 ((h) mm

Codice SA: 8479811000

Informazioni necessarie per l'indagine sulla macchina di avvolgimento dell'armatura del commutatore:

1Disegno di laminazione dell'armatura/rotore

2Disegno dell'armatura/assemblaggio del rotore

3. Disegno dell'armatura/di rotore

4- Disegno del disegno di avvolgimento dell'armatura/rotore: con diametro del filo del rotore e numero di rotazione

5Disegno dell'armatura/commutatore

6. Produttività richiesta

7Altri requisiti tecnici

Se possibile, sarà meglio se il cliente può inviarci campioni.
