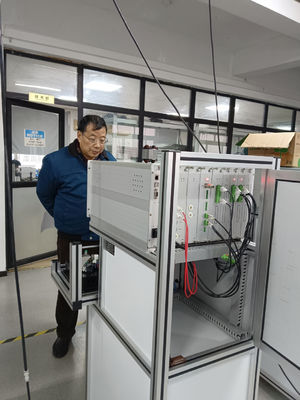

Macchina per la prova dello statore del motore a corrente continua con impianto pneumatico

Macchina per test statore motore DC Analisi della qualità WIND-DTS

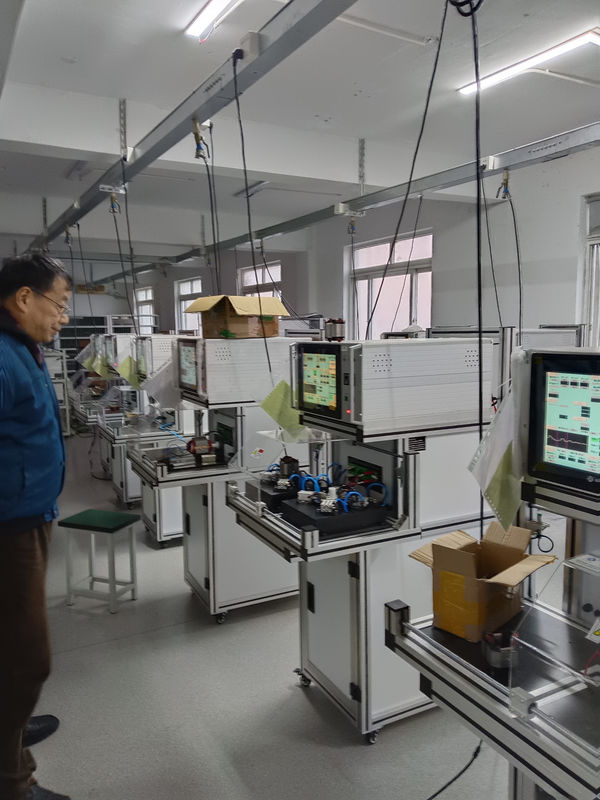

1. Vantaggio

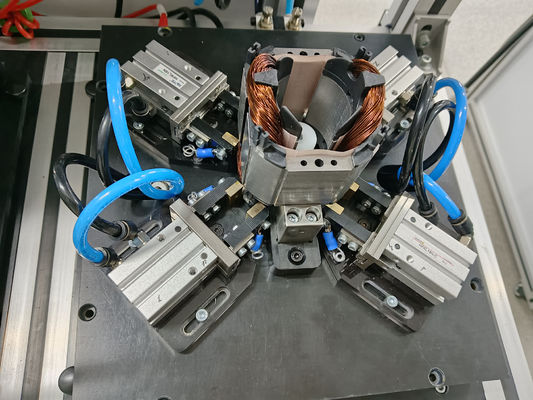

1) È possibile montare un dispositivo di fissaggio a serraggio rapido per 3 fili terminali

2) PneIl dispositivo pneumatico è ampiamente utilizzato per testare 3 fili terminali o 6 fili di estremità

2. Articolo di test: tutti gli elementi di test possono essere eseguiti da soli o insieme.

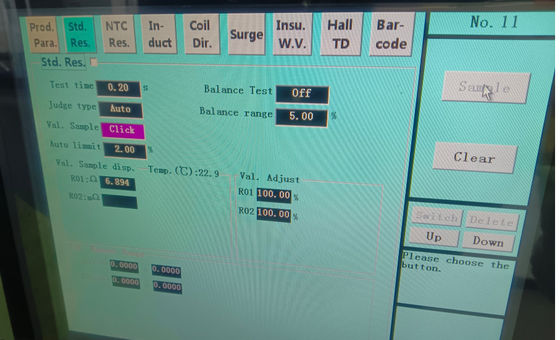

1) Test di resistenza DC

Intervallo di test: 0,01 W - 1000 W

Circuito di test: 6 circuiti (scalabile)

Tolleranza: ±0,5%

Metodo di test: quattro punti, con funzione di correzione automatica della temperatura ambiente

2) Test di induttanza (compreso il test di bilanciamento trifase)

Intervallo di test: 10 mH – 500 mH

Circuito di test: 6 circuiti (scalabile)

Tolleranza: ±2,5%

Metodo di test: quattro punti

3) Isolamento spira-spira

Alta tensione a impulsi: 100 V-3000 V (100 V / passo)

Picco di impulso: 0,5 msec

Frequenza di campionamento: 1-40 MHZ

Circuito di test: 6 circuiti (scalabile)

Tolleranza: ±2,5%

Metodo di giudizio: giudizio della differenza di area (sensibile all'induttanza e alla perdita di energia)

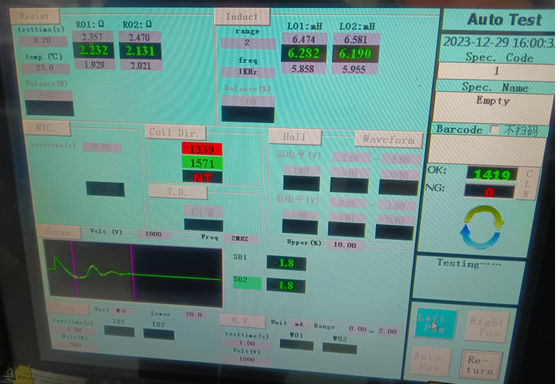

La forma d'onda standard è Bianca, la forma d'onda OK è Verde, la forma d'onda NG è Rossa

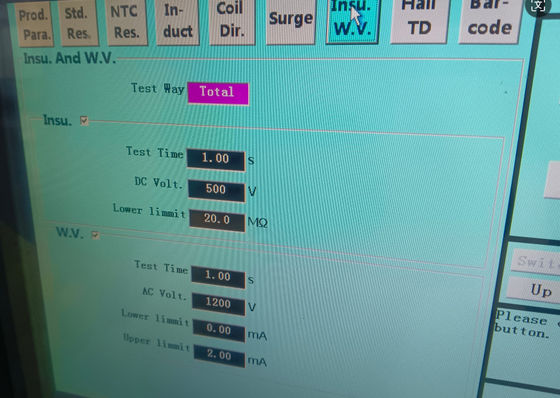

4) Resistenza di isolamento

Tensione: DC500V / 1000V

Tempo di test: 1-10 s (regolabile)

Intervallo di giudizio: 1-1000 MW

Tolleranza: ±2,5%

5) Isolamento interfase

Tensione: DC500V / 1000V

Tempo di test: 1-10 s (regolabile)

Intervallo di giudizio: 1-1000 MW

Tolleranza: ±2,5%

6) Hipot interfase

Tensione: AC100-3000V (100V/passo)

Tempo di test: 1-10 s (regolabile)

Intervallo di giudizio: 0,1 mA -- 20 mA

Tolleranza: ±2,5%

7) Hipot (con rilevamento arco)

Tensione: AC100-3000V (100V/passo)

Tempo di test: 1-10 s (regolabile)

Intervallo di giudizio: 0,1 mA -- 20 mA

Tolleranza: ±2,5%

8) Bilanciamento della resistenza

Metodo di test: campionamento della resistenza DC

Tempo di test: 0,1 s

Metodo di giudizio: metodo percentuale adottato per giudicare la differenza di resistenza DC tra gli avvolgimenti.

3. Tempo di test
