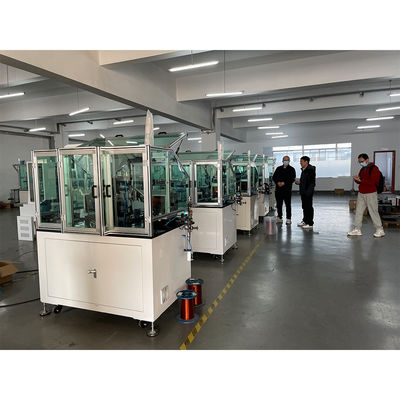

Avvolgitore a bobina del rotore completamente automatico con tensione elettronica

Avvolgitore per bobina del rotore dell'avvolgitore di armatura completamente automatico con tenditore elettronico

WIND-ST-TD2B

Il tenditoreutilizzato in questo avvolgitore di armatura è controllato elettronicamente.

La maggior parte dei tenditori utilizzati negli avvolgitori, One è un tenditore a polvere magnetica, che ha un campo di applicazione limitato.

Uno è un tenditore a isteresi, che ha un'ampia gamma di applicazioni.

Wind Autotion utilizza tenditori ad isteresi.

La foto mostra che la coppia massima è di 5 KG e la tensione massima è di 24V.

Applicazione:

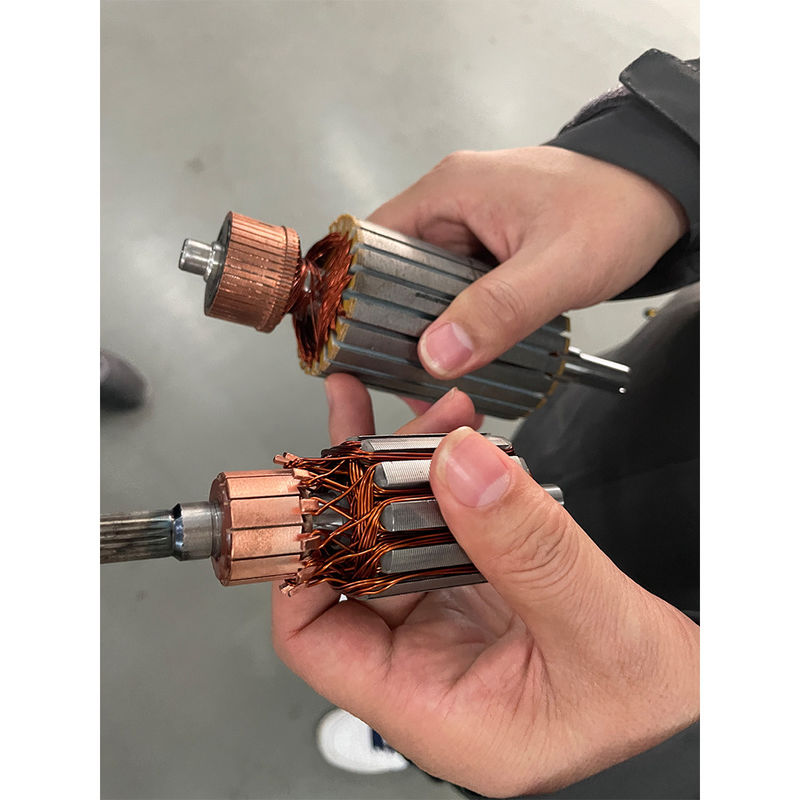

Avvolgimento dell'indotto del commutatore di tipo scanalato

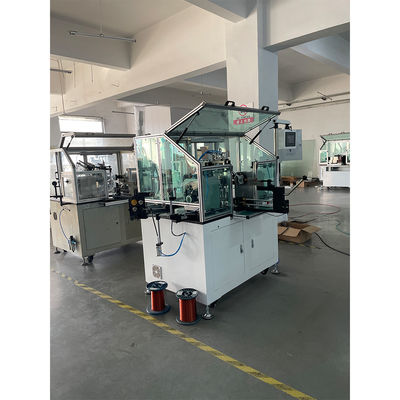

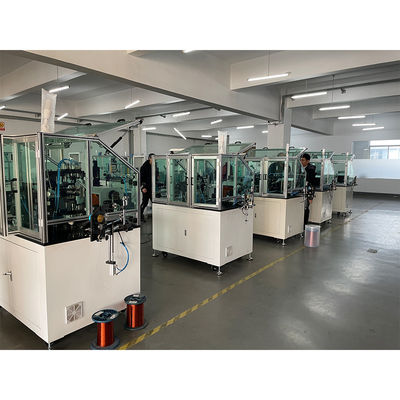

L'avvolgitore completamente automatico a rotore WIND-ST-TD2B è appositamente un avvolgitore a doppia mosca

progettato per la produzione di rotori del commutatore del tipo a fessura, adatti per l'avvolgimento ad alta velocità del mezzo

e rotore di diametro grosso. La macchina adotta un meccanismo di ritaglio automatico e inserimento ausiliario del filo

metodo, che migliora notevolmente la velocità di avvolgimento del rotore scanalato. Questa macchina è ampiamente utilizzata per

avvolgimento del rotore del motore DC e in serie. Il diametro di avvolgimento adatto è 0,25 mm~1,2 mm. ampiamente utilizzato in sottile

Rotore con fessure in linea metallica e rotore del commutatore di tipo scanalato di grande diametro, adatto per l'automatico

avvolgimento delle scanalature delle asole con numerazione pari e dispari.

Vantaggi competitivi:

1. Per armature con filo di rame sottile,

La macchina ha avuto un buon feedback sull'avvolgimento dell'armatura del diametro del filo di rame AWG30 (0,25 mm).

2. Per l'armatura con filo spesso, la macchina WIND-ST-TD2B può gestire l'armatura AWG16 (1,35 mm)

3.Non è necessario lavorare con una stozzatrice per commutatori appositamente designata

4. Tasso di rendimento del 98% superiore a quello garantito quando la qualità del commutatore a fessura è buona

5. Fino ad ora è la migliore macchina in Cina per l'avvolgimento di armature a fessura

Parametro:

Alimentazione: 220 V, 50 HZ

Motore: servomotore Mitsubishi da 1000 W

Servomotore Mitsubishi da 400 W

Servomotore Mitsubishi 400W indicizzato

Diametro del filo: 0,45 mm~1,25 mm

Diametro esterno dell'unità: 70~250 mm

Mandrino: 0~1500 giri/min

Giri n. 0-999

Pressione dell'aria: 0,5-0,7 MPa

Pneumatico: Airtac

Istruzioni per l'uso:

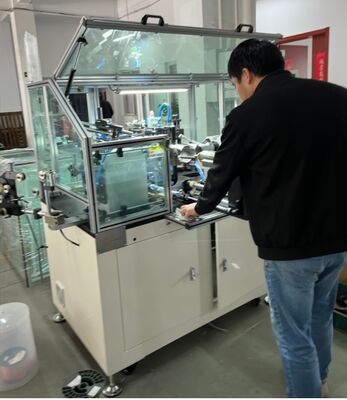

Indossare manualmente l'armatura e premere il pulsante "Start", la macchina eseguirà il serraggio, l'aggancio, l'avvolgimento e l'indicizzazione

automaticamente e ripetutamente fino a quando un'armatura non è stata completamente carica.

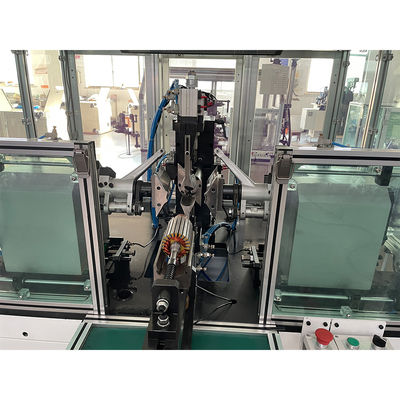

L'avvolgitore WIND-ST-TD2B deve eseguire l'avvolgimento dell'armatura con commutatore di tipo montante.

Ha un doppio volantino per realizzare l'avvolgimento e con taglio automatico del filo, struttura di bloccaggio, filo di assistenza

inserendo un modo per aggiornare la velocità di avvolgimento.

Chiedi e rispondi:

Chiedere:

Sono avvolgitrici del tipo flyer? Vorrei capire come può essere progettato il vostro avvolgitore

superare il problema dell'avvolgitore tradizionale progettato per motori a 2 poli.

La bobina di avvolgimento in una laminazione a 4 poli ha un angolo minore rispetto a una laminazione a 2 poli attraverso la laminazione

fessura. Pertanto, l'avvolgitore a 4 poli utilizza una testa di guida del filo con angolo più piccolo per guidare il filo magnetico

scorrere in uno slot di laminazione a 4 poli. Pertanto, il filo si posizionerà sul lato della fessura invece che sul

fondo della fessura. Per una laminazione a 2 poli, la testa guida è più larga e il filo può essere guidato a scorrere

nella parte inferiore della fessura.

Se si utilizza un avvolgitore di tipo flyer su un'armatura a 4 o 8 poli, esiste un metodo per guidare

prima il filo fino al fondo dello slot, poi sali fino all'apertura dello slot: in modo ordinato e pulito.

Risposta:

Fare clic sull'immagine qui sotto per visualizzare il video
