Motore per elettrodomestici
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Metodo di guida: | Servomotore per avvolgimento del giro 3 | Tipo di motore: | Strumento elettrico, trapano, martello, ranhura, commutatore a scanalatura |
|---|---|---|---|
| Metodo di avvolgimento: | Avvolgimento di volantino non avvolgimento di ago | Stazione: | Una stazione due piloti |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Numero NCM / codice SGS:: | Macchine per avvolgere la bobina 8479811000 | Dimensione del filo di rame: | Max AWG16 1,3 mm |
Avvolgitore a bobina del rotore completamente automatico con tensione elettronica
Per il sistema di controllo del traffico aereo
Il tesnionerQuesta armatura è controllata elettronicamente.
La maggior parte degli appannanti utilizzati in avvolgitori, uno è un appannante a polvere magnetica, che ha una piccola gamma di applicazioni.
Uno è un tensore di isteresi, che ha una vasta gamma di applicazioni.
Wind Autotion usa i tensionatori di isteresi.
La foto mostra che la coppia massima è di 5 KG e la tensione massima è di 24V.
Applicazione:
Armatura di commutatore a fessura

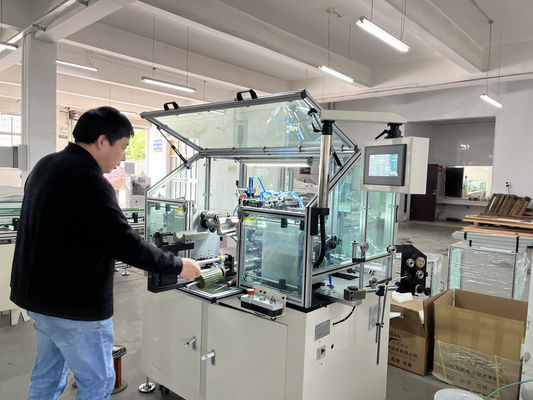

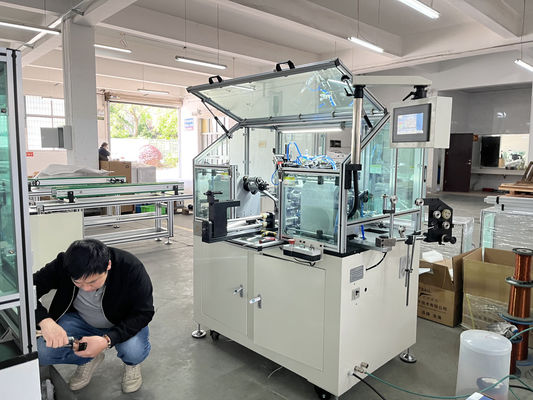

La macchina di avvolgimento a rotore completamente automatica WIND-ST-TD2B è una macchina di avvolgimento a doppia mossa appositamente progettata per il rivestimento dei rotori.
con una lunghezza di 20 mm o più, ma non superiore a 20 mm,
La macchina adotta un meccanismo di taglio automatico e l'inserimento di fili ausiliari
Questa macchina è ampiamente utilizzata per la produzione di
Il diametro di avvolgimento adatto è di 0,25 mm~1,2 mm.
rotore di linea di filo e rotore di tipo commutatore di grande diametro, adatto per il
avvolgimento di scanalature a numero dispari e dispari.
Vantaggi competitivi:
1. per armature con filo di rame sottile,
La macchina ha avuto un buon feedback di avvolgimento AWG30 ((0.25mm) armatura di rame filo di diametro
2Per armature con filo spessore, la macchina WIND-ST-TD2B può gestire armature AWG16 (1.35mm)
3.Non è necessario lavorare con una macchina speciale per il commutatore
4. 98% di rendimento superiore garantito quando la qualità del commutatore slot è buona
5Fino ad ora è la migliore macchina in Cina per avvolgere armature di tipo slot
Parametro:
Fonte di alimentazione: 220V, 50HZ
Motore: Servomotore Mitsubshi 1000W
Arraying Mitsubshi 400W servomotor
Indicizzando il servomotore Mitsubshi 400W
Diametro del filo:0.45mm~1.25mm
Unità OD: 70~250 mm
Spindle: 0~1500 giri/min
Girata n. 0-999
Pressione dell'aria: 0,5-0,7Mpa
Pneumatico: Airtac
Istruzioni per l' impiego:

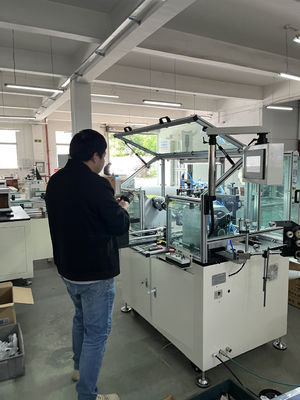

Appoggiare manualmente l'armatura e premere il pulsante "Start", la macchina eseguirà il fissaggio, il gancio, il avvolgimento, l'indicizzazione
automaticamente e ripetutamente fino a quando una armatura non è stata completamente arrotolata.
La macchina di avvolgimento WIND-ST-TD2B deve effettuare l'avvolgimento dell'armatura con commutatore di tipo riser.
Ha doppio volante per fare l'avvolgimento e con taglio del filo automatico, struttura di fissaggio, filo di assistenza
inserimento per aumentare la velocità di avvolgimento.
| Articolo | Nome | Tipo | Quantità |
| 1 | cintura rotante a fusione | 165L | 1pc |
| 2 | Cintura di rotazione indicizzante | 182XL | 1pc |
| 3 | Cintura | 102XL | 2 pezzi |
| 4 | Fusibili | RTcomunicazione | 2 pezzi |
| 5 | Fusibili | RTcomunicazione | 2 pezzi |
| 6 | Ruota di filo ceramica | ¥6 | 2 pezzi |
| 7 | Sensore | AL-13D-02 | 1pc |
| 8 | Sensore | Altre informazioni: | 1pc |
| 9 | Cuscinetto in V | 1pc | |
| 10 | FDS016 | 1pc | |
| 11 | Acciaio a caldo | 1pc | |
| Strumento | |||
| Articolo | Nome | Tipo | Quantità |
| 1 | Inserimento della chiavetta esagonale | 8 pezzi | 1 set |
| 2 | Chiusura aperta | 13-16 mm | 1pc |
| 3 | Fabbricazione a partire da prodotti della voce 8528 | 1.5' | 1pc |
| 4 | Vattone a croce | 4' | 1pc |
| 5 | - La chiave inglese. | 8 pezzi | 1 set |
| 6 | Pincezze | acciaio inossidabile | 1pc |
| 7 | Piastre diagonali | 1pc | |
| 1pc |
Domande e risposte:
Chiedi:
Vorrei capire come il vostro progetto di avvolgimento possa
- superare il problema della tradizionale macchina di avvolgimento progettata per un motore a due poli.
La bobina di avvolgimento in una laminazione a 4 poli ha un angolo più piccolo di una laminazione a 2 poli attraverso la laminazione
Pertanto, la macchina di avvolgimento a 4 poli utilizza una testa di guida del filo a angolo più piccolo per guidare il filo magnetico a
Quindi, il filo si terrà sul lato dello slot invece di sedersi sul
Per una laminazione a 2 poli, la testa guida è più ampia e il filo può essere guidato a scivolare
nel fondo dello slot.
Se si utilizza una macchina di avvolgimento tipo volante su un 4 polo o 8 poli armatura, avete un metodo per guidare
Prima il filo verso il fondo della fessura, poi salire fino all'apertura della fessura, ordinato e pulito.
Risposta:
La sua preoccupazione e' la frequenza di riempimento di 4 poli,
Sì, è vero.il filo si siederà sul lato dello slot invece di sedersi sul fondo dello slotEra il problema?
prima e che era stato smussato da utensili,
L'attrezzatura è la chiave per slove il problema, c'erano due piastre laterali in attrezzatura che può forzare l'immagine
filo fino in fondo.
Clicca sull'immagine qui sotto per vedere il video
