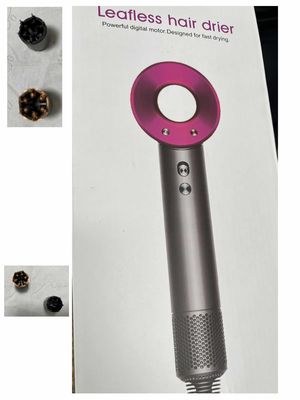

Come produrre asciugacapelli senza foglie motore statore asciugatura rapida potente soffiatore d'aria digitale
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Asse: | asse 4 |
|---|---|---|---|
| Stazione di lavoro: | Una stazione/doppia stazione | Velocità di avvolgimento: | Max. 400RPM secondo il calibro del filo, dimensione dello statore |
| Tipo automatico: | Completamente automatico | Colore della macchina Avvolgimento del motore: | Bianco o richiesto per cliente |
| Bobina del motore: | Denti avvolgenti per statori rivestiti o tappi di plastica | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
Come produrre asciugacapelli senza foglie motore statore asciugatura rapida potente soffiatore d'aria digitaleVENTE-BLDC
Applicazione della macchina di avvolgimento dei denti a statore:
realizzare bobine sui denti per lo statore a slot, come lo statore a 36 slot,

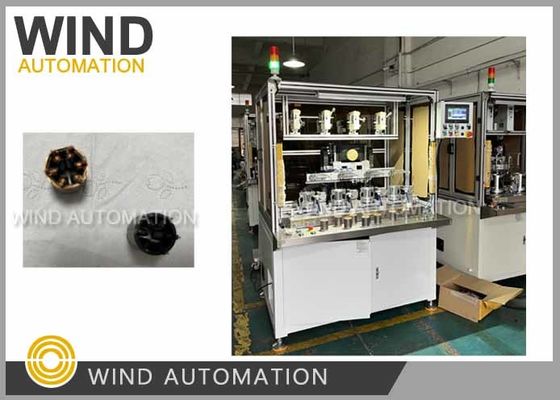

Stator Winding Machine (macchina di avvolgimento a statore)Parametro:
| Modello | WIND-BLDC-2,4 |
| Staglio di avvolgimento | Statore di inserzione |
| Stazione | Stazione singola |
| Diametro del filo | 0.1-1.2 mm ((secondo la velocità di riempimento degli slot dello statore e la larghezza degli slot) |
| Dimensione dello statore | Diametro esterno: massimo 230 mm (9,055') Diametro interno: Min.10 mm (0,394'") Peso della pila:Max 10KG (lbs) Lunghezza massima della pila: 100 mm (3,94 ̊) |

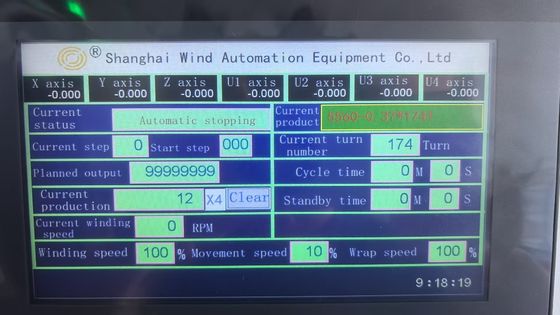

| Impostazione del programma |
Il passo massimo è di 200 passi. Il programma di sistema memorizza 10 set, che è più grande della memoria può essere caricato dal computer e scaricato con spazio di archiviazione illimitato.
|
| Velocità di avvolgimento | Max.400rpm (secondo le dimensioni del filo, la lunghezza della pila e le dimensioni dello statore) |
| Asse | 4 assi |
| Potenza totale | 8KW |
| Input | AC380V ±10%3 fase 50/60Hz |
| Fonte di aria | 0.4~0.7Mpa |
| Dimensioni della macchina | Circa 1000 mm (W) × 800 mm (D) × 1800 mm (H) |
Domanda e risposta:
1. Qual è il tempo di ciclo di avvolgimento dei motori senza spazzole di sotto?
Lo statore ha un diametro esterno di 230 mm.
Il diametro interno è di 167,2 mm.
La lunghezza dello statore è da 10 mm a 100 mm, ma ora abbiamo ordini per una pila di lunghezza di 10 mm.
Ci sono 40 giri per ogni dente con 4 fili di diametro pari a 0,4 mm.
Tempo di ciclo: Fo avvolgendo ciascuno statore sopra menzionato costa 10 minuti per pezzo
2Abbiamo bisogno di un rivestimento elettrostatico per usare la macchina?
La macchina è progettata per la lunghezza dello statore più grande, per uno statore così grande, deve essere molto pesante
Quindi durante l'avvolgimento, dobbiamo aggiungere un riduttore per lasciare che l'avvolgimento sia liscio e non influenzato,
Ci sono 40 giri per ogni dente con 4 fili di diametro pari a 0,4 mm.
I tuoi fili e i tuoi giri sono troppo per la zona delle slot,
Il filo di strato superiore premerà il filo di strato inferiore,
Il filo a strati superiori cadrà,
Suggerimento per l'automazione del vento:
1Proponiamo il tappo isolante e possiamo progettare il tappo
Se la dimostrazione di avvolgimento dimostra che è necessario un tappo isolante
Si può fare riferimento alMacchine per avvolgimento di statori con rivestimento elettrostatico a 36 slotvideo,
E'la stessa modalità di curvatura della tua ma ha pochissime curve (meno di 30 giri)
2Se non vuoi investire gli strumenti per fare i tappi di plastica e
Il materiale dovrebbe resistere a 155 gradi Celsius
Puoi usare un filo singolo da 0,7 mm a 0,8 mm invece di
con 2 fili di diametro 0,56 mm o 4 fili di diametro 0,4 mm
- Sì.
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni e disegni:
1.Disegno CAD della laminazione dello statore per il controllo della velocità di riempimento degli slot
2. Diagramma di avvolgimento
3. filo di rame 1 rotolo sufficiente per avvolgere 2 statori
4. Lo statore ha posto di posizionamento
Parti principali
| - No, no, no, no. | Nome | Marchio | Commento |
| 1 | PLC | YASKAWA | |
| 2 | Servomotore | YASKAWA | |
| 3 | Dispositivo touch | Weinview | |
| 4 | Sensore | OMRON | |
| 5 | Unità elettriche | Schneider | |
| 6 | Unità pneumatiche | Xinchen | |
| 7 | Cuscinetti a sfera | NSK | |
| 8 | Guida a vite | I.I.V.I. | |
| 9 | cintura di sincronizzazione | Porte | |
| 10 | Fornitore di alimentazione | - Bene, bene. | |
| 11 | Tensione | ETA-1000/L-R | |
| 12 | Reduttore | Nidec-SHIMPO | Statore di sollevamento bisogno di riduttore motore |
Si prega di fare clic sull'immagine qui sotto per visualizzare la macchina di avvolgimento stator video
