Via di avvolgimento dello statore: | Qualunque sia il Delta o Star Winding | Aglio n.: | Un ago o due o tre |
---|---|---|---|
Arraying: | Indicare se l'arraying è conforme allo schema di avvolgimento dello statore | Tipo di automazione: | Completamente automatico |
Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
Evidenziare: | Argano dell'ago,Bobinatrice dello statore del motore |

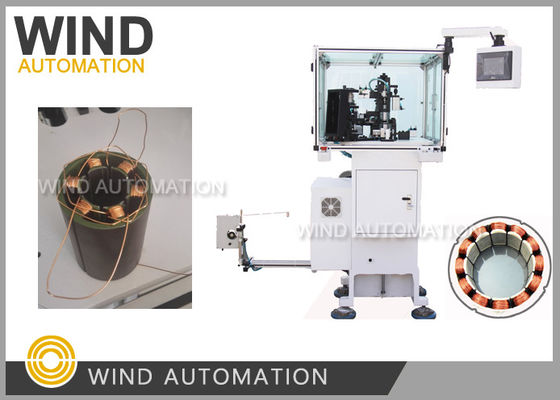

BLDC Motor Stator Needle Winding Machine con filo a rubinetto a bobina dentale WIND-2-TSM
Applicazione:
Prodotto della macchina di avvolgimento dei denti WIND-2-TSMMuti pole BLDC Stator bobinatore avvolgimento dell'agoper Stator
con 6 pali, 8 pali, 9 pali, 10 pali, 12 pali, 14 pali, 18 pali (Made su misura, su misura)
Tutti i tipi di motore BLDC, motore a passo, statore del motore del ventilatore possono essere avvolti dalla serie WIND-2-TSM con
metodo di avvolgimento di tipo diverso con arrotondamento, con posizionamento del filo ponte, filtro di tappatura che copre lo statore
con un'altra modalità di avvolgimento.
Vantaggi:
1.Ampia applicazione per tutti i tipi di statori BLDC di piccole e grandi dimensioni, di peso pesante o leggero,
Dimensioni di filo grandi o piccole, arrotondamento o nessun spostamento del filo necessario, collegamento o non collegamento del filo
2. larghezza di filo da0.08~1.2 mm (AWG17~AWG39)
3Delta PLC, sistema servo Delta Interferenza uomo-macchina e ricca esperienza in 6,8,9,12 denti
può garantire le buone prestazioni della macchina di avvolgimento
Parametro:
Diametro del filo:00,08 a 1,2 mm
ID dello statore: superiore a 19 mm
Altezza della pila: da 7 a 90 mm
Pressione dell'aria: 5-7 kg/cm2
Potenza:AC380V 50/60Hz
Peso: circa 500 kg
Dimensioni: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
La macchina di avvolgimento automatica senza spazzole WIND-TSM è adatta per l'avvolgimento di vari
Il filo smaltato è avvolto direttamente sul nucleo della bobina.
Il metodo tradizionale di avvolgimento della bobina dello statore e il metodo di inserimento degli avvolgimenti, risparmia il costo del
il filo smaltato e aumenta il numero di bobine (in relazione alla velocità di riempimento degli slot del motore elettrico).
Il flusso magnetico aumenta la potenza del motore.
L'operatore ha solo bisogno di effettuare il processo di avvolgimento, di indicizzazione, di arrotondamento, di taglio e di altri processi.
Il lavoro di raccolta e posizionamento dello statore, che riduce l'intensità del lavoro dell'operatore e raggiunge
La macchina ha inoltre una caratteristica funzionale significativa.
movimento in base al parametro di impostazione, in modo che il pacchetto filo di ferita è compatto, pulito, eccellente
e bella.
Elenco delle parti di WIND-2-TSM | |||
Parti e accessori | Nome | Spec. | Qu'è? |
1 | cintura a fusione | HTD8M-776 | 1pc |
2 | Cintura di arrangiamento | HTD8M-624 | 1pc |
3 | Cintura di indicizzazione | 224XL | 1pc |
4 | Fusibili | RTcomunicazione | 2 pezzi |
5 | Fusibili | RTcomunicazione | 2 pezzi |
6 | Interruttore magnetico | Altre informazioni: | 1pc |
8 | Ruota di ceramica | ¥4 | 2 pezzi |
Strumenti: | |||
1 | chiave inglese Allen | 8 pezzi | 1 set |
2 | chiave inglese a punta aperta | 13-16 mm | 1pc |
3 | Serramotore di parole | 1.5 pollici | 1pc |
4 | Serratura Phillips | 4 pollici | 1pc |
5 | - La chiave inglese. | 8 pezzi | 1 set |
6 | Scatola degli attrezzi | 1pc | |
7 | Pieghe diagonali | 1pc | |
Parte personalizzata | |||
1 | Nozzolo | 1pc |
