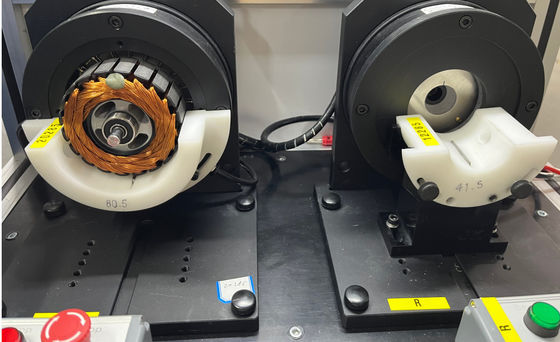

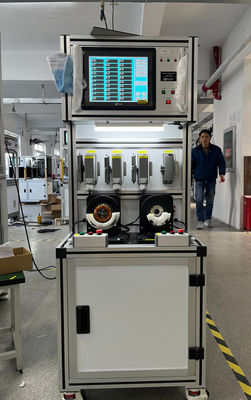

CE apparecchiatura di prova di armature per motori elettrici pannello di prova di resistenza alla saldatura a doppia stazione
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Elemento della prova: | Armatura |
|---|---|---|---|
| Posto di lavoro: | Posto fisso o doppia stazione | Tipo di automazione: | Completamente automatico |
| Visualizzazione del contenuto dell'elemento di prova: | Esposizione intuitiva di risultato dei test sullo schermo uno per uno | Servizio post vendita: | Ingegnere disponibile per servizio d'oltremare |
| Evidenziare: | attrezzatura di prova ad alta tensione,Tester dell'armatura |
||
Dispositivo di prova completa per le caratteristiche senza carico dell'armatura del motore WIND-ATS-300
(1)Vantaggi competitivi
a. identificazione rapida e accurata dei difetti del rotore (armatura) nel processo produttivo di saldatura;
- la posizione del punto di guasto, per agevolare l'operatore nella riparazione del difettoso
prodotto.
b. Per la piccola resistenza della resistenza di saldatura, il sistema adotta un metodo di misurazione diretta
e riflette veramente la condizione di saldatura del commutatore.
c. La tensione della prova ad alta tensione è regolata e generata automaticamente, stabilmente e convenientemente.
d. fino a 3 serie di frequenze di potenza resistono alla prova di tensione per soddisfare le esigenze di vari prodotti.
e. Tutti i parametri standard dell'apparecchiatura vengono automaticamente letti e impostati con un solo pulsante.
(2)Dati tecnici
|
Descrizione della prova
|
Risultato della prova
|
|
Resistenza inter-chip 0,001Ω-1000Ω
|
≤ ± 0,5%
|
|
Resistenza di saldatura 0,001mΩ-10mΩ
|
± 10 μΩ
|
|
180 resistenza 0,01Ω-1000Ω
|
≤ ± 0,5%
|
|
Flusso100-2000 Vpp
|
± 2,5%
|
|
Resistenza di isolamento DC 500V
|
0.1-500MΩ
|
|
Flusso di corrente alternativo 100-2000V
|
0-20mA
|
(3)Ambiente delle attrezzature
Potenza:AC220V+/-10%, 50Hz
Pressione dell'aria: 0,4 - 0,6 MPa
Temperatura: 0°C a 45°C
(4)Dimensioni dell'apparecchiatura
Per il sistema WIND-ATS-100 930 mm*1240 mm*560 mm
L'indicatore di velocità deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009.
WIND-ATS-3001050 mm*1500 mm*600 mm
Codice HS:9030390000
(5)Funzioni ausiliarie (facoltativo)
- Leggere un codice a barre o un codice bidimensionale
- Dispositivi di marcatura laser, di codifica o di stampa di etichette
3. Staglio di prodotti difettoso
Utilizzato per conservare i prodotti non conformi sottoposti a prova: l'operatore deve posizionare il prodotto non conforme sottoposto a prova nella posizione indicata e il dispositivo può iniziare la prova successiva.Evitare prodotti smarriti.
4. Linea di montaggio automatizzata
È utilizzato per il controllo IO e il controllo della comunicazione della linea di assemblaggio automatica per facilitare l'integrazione indipendente per completare la necessità di una produzione complessiva automatizzata.
5. Funzione di database
Dopo la rete, i dati di prova possono essere caricati automaticamente sul server e salvati in formato EXCEL, scansione integrata di codice bidimensionale
