Dettagli:
Termini di pagamento e spedizione:
|
Condizione: | Nuovo | Controller: | 4 assi CNC |
---|---|---|---|
Posto di lavoro: | Posto fisso | Indicatore del filo: | Al di sotto di 0,8 mm AWG24 |
Di tipo automatico: | Completamente automatico | Colore della macchina: | Bianco o richiesto per cliente |
Dopo venditeVelocità del vento: | Ingegneri disponibili per il servizio di macchine all'estero | ||
Evidenziare: | Argano dell'ago,bldc avvolgitore |

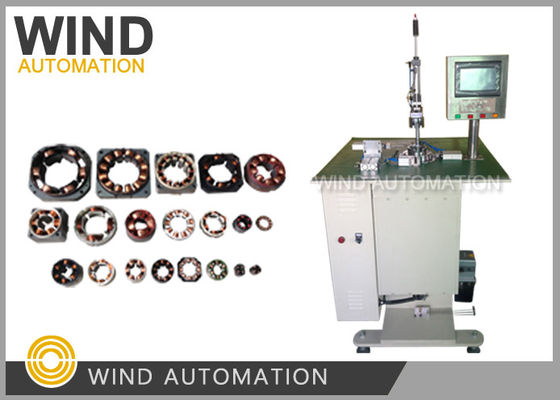

CNC 4 assi Came indicizzazione filo sottile al di sotto di 0,5 mm Stator Aglio avvolgimento macchinaWIND-3-Ago
(1)Applicazione
Motore a cofano, motore a frizzatura, servomotore, motore senza spazzole, motore passo a passo, motore ventilatore,
Motore ventilatore senza lame, motore per sedie da massaggio, motore per utensili elettrici e altri tipi di motore a corrente continua senza spazzole.
(2)Vantaggi competitivi
Questa macchina può avvolgere 3 slot alla volta
(6 slot in 2 volte, 9 slot finiti in 3 volte)
(3)Parametro
Diametro del filo | 0.1 mm a 0,8 mm (AWG20 a AWG38) |
Stazione di lavoro | Stazione singola |
Identificatore dello statore | da 12 mm a 80 mm |
Stator OD | Da 20 mm a 100 mm |
Altezza dello statore | da 3 mm a 70 mm |
Scalature | Da 2 a 24 slot |
Velocità | da 0 a 500 giri al minuto |
Fornitore di alimentazione | 220V,50Hz |
Dimensione | 800 mm * 800 mm * 1500 mm |
Peso | circa 330KGS |
(4)Configurazione
Controller: CNC a 4 assi
Barretta a vite di guida: TBI
Spettacolo touch: Weinview 7'
Motore principale (rivoltamento): Servomotore Mige 1.2KW
Motore di arrangiamento: riduttore Shenli
Motore di indicizzazione:Kangrun 34HY9401-32B motore a passo (cam drive)
Sensore:
Fornitore di alimentazione di interruttore: Mean Well
Leggio: NSK
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni:
1- Stator stack 5pcs senza avvolgimento
2. statore della ferita 1pc
3Un filo di rame basta per avvolgere 15 statori.
Applicazioni tipiche del BLDC
Il motore BLDC ha un'ampia gamma di applicazioni, come automotive, utensili, controllo industriale industriale,
In generale, il BLDC può essere suddiviso nei seguenti tre scopi principali:
Applicazione di carico continuo, applicazione di carico variabile, applicazione di posizionamento
1Applicazione di carico continuo
Questo tipo di applicazione è utilizzato principalmente in quei settori che richiedono una certa velocità di rotazione ma hanno bassi
requisiti relativi all'accuratezza della velocità di rotazione, quali applicazioni quali ventilatori, pompatrici,
In genere questo tipo di applicazione è relativamente economico e consiste principalmente in un controllo a circuito aperto.
2Applicazione a carico variabile
Questa categoria si riferisce principalmente alle applicazioni in cui la velocità del motore deve variare entro un certo limite.
In tali applicazioni sono più elevati i requisiti per le caratteristiche delle alte velocità e la dinamica dei veicoli.
le caratteristiche di risposta del motore. le lavatrici, gli asciugatori e i compressori per uso domestico sono buoni
Nel settore automobilistico, i controlli delle pompe dell'olio, i controlli elettrici, i controlli del motore e i controlli di
Infine, la Commissione ha adottato una proposta di regolamento che prevede la creazione di un'agenzia di valutazione per l'industria aerea.
In questo settore, i dispositivi di feedback motorio sono spesso utilizzati per la produzione di energia elettrica.
utilizzati per formare cicli semi-aperti e cicli chiusi per il controllo. Ciò richiede algoritmi di controllo complessi,
L'aumento della complessità del controller aumenta anche il costo del sistema.
3Applicazione di posizionamento
La maggior parte delle applicazioni industriali di controllo e automazione rientrano in questa categoria.
Il sistema ha quindi requisiti particolari in materia di trasmissione di materiale, come ingranaggi o nastri trasportatori.
la risposta dinamica e la coppia della rotazione del motore, e queste applicazioni potrebbero anche dover cambiare
Il motore può funzionare in velocità costante, accelerazione, riduzione
In questo caso, il carico deve essere ridotto in base a una variazione della velocità di carico, in modo da aumentare la capacità di carico.
Di solito questo tipo di controllo utilizza il controllo a circuito chiuso, anche con coppia, velocità e posizione
- tre circuiti di controllo, il codificatore fotoelettrico e alcuni dispositivi di sincronizzazione
per la misurazione della velocità. A volte questi sensori vengono utilizzati per misurare la posizione relativa e
Molti di questi controlli di processo, controlli meccanici e
i controlli dei trasporti rientrano in questa categoria.
In generale, i motori senza spazzole presentano rapporti velocità/coppia elevati, buone caratteristiche dinamiche, elevata efficienza,
lunghezza di vita, basso rumore, ampia gamma di velocità e facilità di fabbricazione rispetto al spazzolato convenzionale
Le caratteristiche eccellenti, in particolare la potenza di uscita per unità di volume
Le sue eccellenti caratteristiche consentono di utilizzarlo in applicazioni sensibili alle dimensioni e al peso.
il BLDC ha una vasta gamma di applicazioni nel campo del controllo industriale, dell'industria automobilistica,
Aerospaziale e così via!
