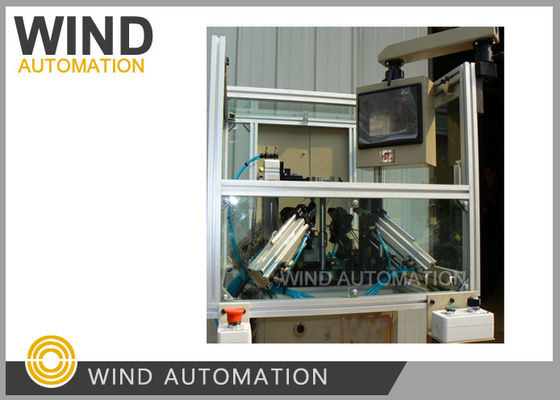

4 Needle Winding Machine da 0,06 mm a 1,0 mm AWG18 a AWG42 filo 4 poli statore
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Indicatore del filo: | 0.06 mm a 1.0 mm AWG18 a AWG42 |
|---|---|---|---|
| Posto di lavoro: | 4 aghi singola stazione | Tipo di automazione: | Completamente automatico |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | Argano dell'ago,bldc avvolgitore |
||
0.06mm a 1.0mm AWG18 a AWG42 filo 4 poli statore 4 ago avvolgente WIND-1A-TSM
Applicazione:
Quattro poliStatori BLDC
CompetitivitàVantaggi:
1. Vento 4 slot alla volta a 400RPM, veloce
2. avvolgimento automatico, taglio automatico di fili
3Una fabbrica di motori locale ha portato oltre 40 pezzi,
e sono necessari solo da 3 a 4 operatori per far funzionare queste macchine
Parametro:
Diametro del filo:00,08 ~ 1,00 mm
Identificatore dello statore:15~65mm
Lunghezza del nucleo: 7-90 mm
Girata n. 0-99999
Opzione di funzionamento: a passo,Auto
Poli di statore: 4 poli
Pressione dell'aria: 5-7 kg/cm2
Potenza:2KW, AC220V 50/60Hz
Dimensione: 1550*900*1450 mm
Peso: circa 450 kg
Parti principali del giradischi:
Motore passo a passo di grande potenza
Mitsubishi PLC
Interfaccia uomo-macchina incorporata
Cisterna AIRTAC
Suggerimento:
In base al modo di avvolgimento dello statore, diversi tipi di avvolgitore a ago possono avere uno, due, tre,
quattro aghi.
Per lo statore a 4 poli, di solito suggeriamo al cliente con 4 aghi bobinatrice WIND-1A-TSM,
si può ottenere lo statore veloce anche ci saranno 4pcs di iniziare il filo e 4pcs di terminare il filo necessario essere
collegato,
L'ago è azionato da un dispositivo di rotazione delle camme che azionano il mandrino di avvolgimento,
La macchina WIND-1A-TSM principali componenti elettrici come Mitsubishi PLC, Embedded uomo - macchina
interfaccia, cilindro Airtac e così via hanno il marchio CE,
e abbiamo esportato in Europa società come la Francia, la Romania e così via,
Posso sapere il motivo per cui preferiresti un ago o due aghi, è a causa del filo ponte mostrato su
Una foto?
Il tipo di macchina di base WIND-1-TSM con 1 ago è destinato alla produzione di prototipi di statori con piccole
quantità,
Può avvolgere lo slot uno per uno, e si può avere bisogno di mettere il filo ponte a mano se si utilizza il tipo
WIND-1-TSM come il tuo statore di isolamento cap interfere con la macchina posizionare il cavo ponte automaticamente.
I poli del motore a induzione a poli ombreggiati sono costituiti da 4 fessure, che sono tagliate attraverso le laminazioni.
La parte più piccola del palo a fessura viene cortocircuitata con l'aiuto di una bobina.
Questa bobina è conosciuta come bobina di ombra.
che ha la bobina è chiamata la parte ombreggiata e l'altra parte del palo è chiamata parte non ombreggiata.
Campione necessario per il costruttore della macchina di avvolgimento del motore:
1. campioni di statore stack ciascuno 5pcs
2. calibro del filo di rame per 1 roto
3Disegno per la laminazione dello statore e disegno per l'avvolgimento
