Motore a doppia stazione di avvolgimento a corrente alternata, analizzatore del rotore, commutatore, barre inferiore a 96
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Prodotto di prova: | Armature con barre di commutazione inferiori a 96 |
|---|---|---|---|
| Stazione di lavoro: | stazione due | Articolo di prova: | Forza dielettrica, resistenza a corrente continua e così via |
| Post-vendita: | Ingegneri disponibili per la manutenzione dei macchinari all'estero | Certificato: | Parti principali CE |
| Evidenziare: | attrezzatura di prova ad alta tensione,Macchina di prova dell'armatura |
||

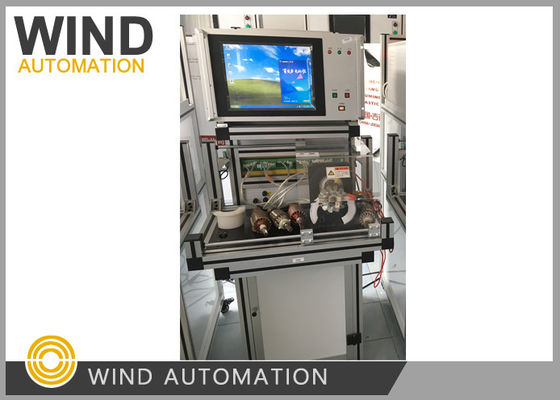

Controllo del pannello di prova dell'armatura a doppia stazione analizzatore del rotore commutatore barre inferiori a 96 WIND-ATS-300
(1)Applicazione
Questa macchina di prova dell'armatura prova l'armatura con barre del commutatore sotto 96
Identificazione rapida e accurata dei difetti del rotore (armatura) nel processo produttivo di saldatura, avvolgimento,
la rifinitura, ecc., e la posizione del punto di guasto, per agevolare l'operatore nella riparazione del prodotto difettoso.
a. Per la piccola resistenza della resistenza di saldatura, il sistema adotta un metodo di misurazione diretta
e riflette veramente la condizione di saldatura del commutatore.
b. La tensione della prova ad alta tensione è regolata e generata automaticamente, stabilmente e convenientemente.
c. fino a 3 serie di frequenze di potenza resistono alla prova di tensione per soddisfare le esigenze di vari prodotti.
d. Tutti i parametri standard sono letti automaticamente in modalità con un solo clic, semplificando il complesso
processo di impostazione dei parametri.
e. La progettazione di apparecchi di prova a doppia stazione migliora notevolmente l'efficienza di produzione.
f. L'apparecchiatura è progettata in modo modulare in base alla funzione di prova, rendendo il lavoro più stabile
e manutenzione e manutenzione sono più convenienti.
(2)Articolo di prova
1- prova di resistenza dielettrica (Hi-Power, Hi-pot), tra armatura e bobina
2. resistenza isolante tra armatura e bobina
3. girare per girare isolamento, tra bobina e bobina
4. resistenza al freddo, tra il segmento del commutatore e il segmento
5. Resistenza di saldatura, tra il segmento del commutatore e il punto di saldatura della bobina
(3)Funzionamento del tester

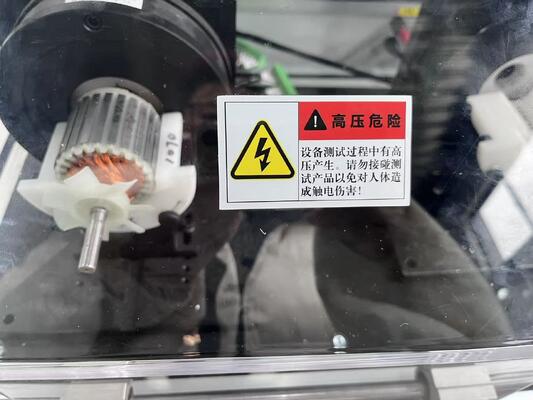

La modalità di carico e di prova può essere spostata scorrendo il coperchio di sicurezza.
Il pannello di prova inizia a testare una volta che il coperchio di sicurezza è scivolato sulla stazione di lavoro.
(4)Dati tecnici
| WIND-ATS-300 | Numero di barre: ≤ 96 | |
| Oggetti di prova | Descrizione della prova | Risultati delle prove |
| 0.001Ω-1000Ω | ≤ ± 0,5%Scala completa | |
| Resistenza inter-chip | Compensazione automatica della temperatura ambiente | |
| 0.001mΩ-10mΩ | ± 10 μΩ | |
| Resistenza alla saldatura | ||
| 0.01Ω-1000Ω | ≤ ± 0,5%Scala completa | |
| Resistenza 180 | Compensazione automatica della temperatura ambiente | |
| 100-2000 Vpp | ± 2,5% | |
| Flusso | (massimo 96 set di forma d'onda) | |
| 500 V di corrente continua | 0.1-500MΩ | |
| Resistenza all'isolamento | ≤ ± 2,5% Scala completa | |
| AC 100-2000V | 0-20mA | |
| Ipotesi | (2 serie di prove in alto vaso) | ≤ ± 2,5% Scala completa |
Potenza: AC220V ±10% @50Hz
Pressione dell'aria: 0,4-0,6Mpa
Temperatura: 0-45°C
Campione necessario per la macchina di prova dell'armatura:
Campione di armatura
