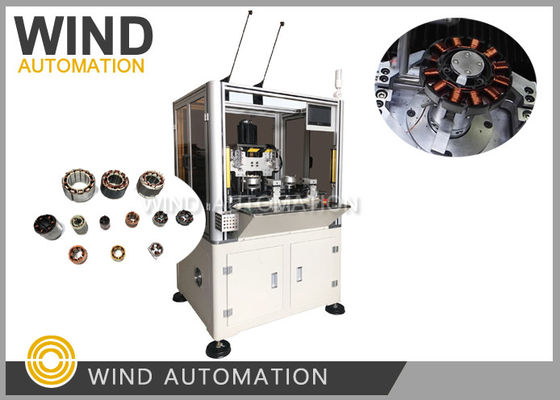

Outrunner Bldc Needle Winding Machine 60RPM fili paralleli a 600RPM filo sottile

: Grande immagine : Outrunner Bldc Needle Winding Machine 60RPM fili paralleli a 600RPM filo sottile

Dettagli:

Luogo di origine:	Cina
Marca:	WIND AUTOMATION
Certificazione:	CE
Numero di modello:	L'indice di emissione è il seguente:

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Prezzo:	Negotiable
Termini di pagamento:	T/T

Contatto

Descrizione di prodotto dettagliata

Stazione dell'argano:	Due o quattro stazioni	Statore OD:	ø10~120 mm
Altezza di pila:	10~100 mm	Intervallo di grandezza del cavo:	0.1mm~1.0mm (da AWG18 a AWG38)
Di tipo automatico:	Completamente automatico può gestire filo sottile filo spesso	Colore della macchina:	Bianco o richiesto per cliente
Velocità di avvolgimento:	Da 60 a 600 giri al minuto	Dopo le vendite:	Ingegneri disponibili per il servizio di macchine all'estero

Outrunner Bldc Needle Winding Machine 60RPM fili paralleli a 600RPM filo sottileL'indice di emissione è il seguente:

L'avvolgimento dello statore era sempre fatto con un avvolgimento a volante,

Perché qualche produttore di motori prende la decisione per la stator needle winding machine?

Poiché l'avvolgimento con ago può ottenere una migliore qualità di avvolgimento quando la velocità di riempimento delle fessure non è elevata,

e dovrebbe esserci spazio sufficiente perché l'ago si muova liberamente,

(1)Applicazione

Questo avvolgimento dell'ago può avvolgere sia lo statore inslot che lo statore outrunner,

con quattro assiServomotore Yaskawa, il giratore è flessibile nel movimento,

le azioniIl taglio, l'incrocio, l'avvolgimento e lo slot sono effettuati automaticamente.

La velocità di avvolgimento dell'ago è correlata alla dimensione del filo, alla dimensione dello statore e all'altezza della pila.

Max. 500RPM quando il filo è di 0,1 mm, lo statore è piccolo e l'altezza della pila è piccola,

Min 60RPM quando il filo è grande, statore dimensione e altezza stack è grande,

(2)Vantaggi

1Spostando l'ugello su e giù e ruotando il nucleo dello statore, può essere avvolto in qualsiasi pista.

Pertanto, cambiando la procedura di avvolgimento del computer,

gli avvolgimenti possono essere regolati su statori con altezza di stack del nucleo diversa e numero di slot diverso.

2Qualsiasi anomalia di funzionamento e stato di guasto sono richiesti a funzionare e mantenere in uomo-macchina
modalità di dialogo.
3Il numero di piedi di cucitura può essere impostato arbitrariamente per filo e la posizione specificata a 360 gradi

Il filettamento può essere interrotto, il che rende il filettamento semplice,conveniente e accorcia il tempo di produzione complessivo.

4. Durante l'avvolgimento, il numero di bobine in ogni strato può essere modificato in modo flessibile per raggiungere il
modalità di arrotolamento di avvolgimento di diversi tipi di statore.

5La programmazione dei prodotti è semplice e conveniente, con software dedicato unico,
Storage illimitato per caricare e scaricare, facile da imparare con un semplice allenamento.
6. Poiché l'azione di inserimento in linea è eseguita dal sistema di controllo ad alte prestazioni e
il servomotore Yaskawa, la stabilità della posizione del filo smaltato in linea
Il tempo è ridotto.
7Ogni unità è standardizzata, facile da sostituire e da smontare.

8Tutti gli attrezzi sono molto facili da cambiare in 1 minuto

(3)Parametro

Nome del prodotto:
Diagramma del filo:	f0.10mm f1.0mm
velocità di avvolgimento:	50-600 giri/min
Metodo di avvolgimento:	avvolgimento dell'ago
Lunghezza dello statore:	10 mm 100 mm (0,39' ~ 3,94' ")
Identificatore dello statore:	Φ36mm Φ60mm
Stator OD:	Φ10mm Φ120mm (0,39' ~ 4,72'')
Numero di palo:	2,4,6,8,12, 24, 36
Pressione dell'aria:	00,7 MPa
Voltaggio:	380V/50HZ, trifase a quattro fili
Potenza:	7 kW
Dimensione:	1000 ((W) × 800 ((D) × 1600 ((H) mm
Peso:	Circa 1200 kg.
