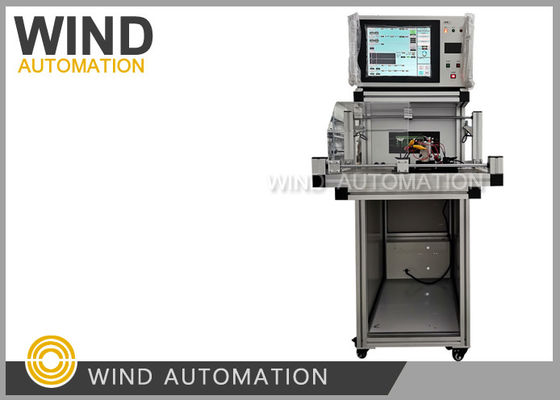

Come giudicare la qualità dell'armatura dello statore del motore dopo l'analisi della saldatura di avvolgimento
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Prodotto della prova: | Generatore alternatore statore |
|---|---|---|---|
| Posto di lavoro: | Doppia Stazione | Visualizzazione del contenuto dell'elemento di prova: | Dispositivi Testador |
| Codice di HS:: | 9030390000 | Servizio post vendita: | Ingegnere disponibile per servizio d'oltremare |
Come giudicare la qualità dell'armatura dello statore del motore dopo l'analisi della saldatura di avvolgimento L'indicatore di velocità è il seguente:
Articolo di prova:
Nella fabbricazione di stazioni di generazione, la prova è il processo di controllo della qualità dopo il processo di prova.
inserimento di carta, avvolgimento a onde, inserimento di bobine, modellazione,
tutti gli elementi di prova, compresa la resistenza a corrente continua/l'inductanza/l'isolamento a rotazione/la resistenza all'isolamento
/ Isolamento interfase / Hipot interfase / Hi Pot / Balance ofresitance può essere condotto da solo o insieme.
1) Prova di resistenza a corrente continua
Intervallo di prova:0.01W - 1000W
Ciclo di prova: 6 cicli (scalabile)
Tolleranza: ±0,5%
Metodo di prova:Quattro punti, con funzione di correzione automatica della temperatura ambiente
2) Prova di induttanza (compresa la prova di equilibrio in 3 fasi)
Intervallo di prova: 10mH 500mH
Ciclo di prova: 6 cicli (scalabile)
Tolleranza: ±2,5%
Metodo di prova:Quattro punti
3)Isolazione a rotazione
Impulso di alta tensione: 100V-3000V (100V / passo)
Pico dell'impulso: 0,5 ms
Frequenza di campionamento: 1-40 MHZ
Ciclo di prova: 6 cicli (scalabile)
Tolleranza: ±2,5%
Metodo di valutazione: valutazione della differenza di superficie (sensibile all'induttanza e alla perdita di energia)
La forma d'onda standard è bianca, la forma d'onda OK è verde, la forma d'onda NG è rossa
4)Resistenza all'isolamento
Tensione:DC500V /1000V
Tempo di prova:1-10s (regolabile)
Intervallo di valutazione:1-1000 MW
Tolleranza: ±2,5%
5) Isolamento interfase
Tensione:DC500V /1000V
Tempo di prova:1-10s (regolabile)
Intervallo di valutazione:1-1000 MW
Tolleranza: ±2,5%
6) Ipotesi di interfase
Tensione:AC100-3000V (100V/passaggio)
Tempo di prova:1-10s (regolabile)
Intervallo di valutazione:0.1 mA -- 20 mA
Tolleranza: ±2,5%
7) Hipot (con rilevamento dell'arco)
Tensione:AC100-3000V (100V/passaggio)
Tempo di prova:1-10s (regolabile)
Intervallo di valutazione:0.1 mA -- 20 mA
Tolleranza: ±2,5%
8)Bilancio della resistenza
Metodo di prova: campionamento della resistenza CC
Tempo di prova:0.1s
Metodo di valutazione:metodo percentuale adottato per valutare la differenza di resistenza del CC tra avvolgimenti.
2- Tempo di prova.
| Articolo | Resistenza a corrente continua | Bilancio della resistenza | Girare per girare corto circuito | Resistenza dell'isolamento | Ipotesi | Isolamento interfase | Ipotesi di interfase |
| Parametro | 0.05s/loop | 0.1s/tempo | 1 impulso/tempo | 1s/tempo | 1s/tempo | 1s/tempo | 1s/tempo |
| Il tempo | 1.5s/6 loop | 0.1s | 1s | 1s | 1s | 1s | 1s |
3- Video di prova.
