Come giudicare l'armatura attrezzatura di prova di qualità resistenza di avvio Hi Pot dopo la saldatura
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | Parti principali CE |
|---|---|---|---|
| Stazione di lavoro: | Doppia Stazione | Tipo di automazione: | Completamente automatico |
| Visualizzazione del contenuto dell'elemento di prova: | Esposizione intuitiva di risultato dei test sullo schermo uno per uno | Scanalature dell'armatura: | 13, 17, 19 (pochi), 21,23,25,27, 28,29,33slots (comuni) |
| Evidenziare: | attrezzatura per test armature resistenza starter,attrezzatura per test armature hi pot,apparecchiature di prova delle armature con garanzia |
||

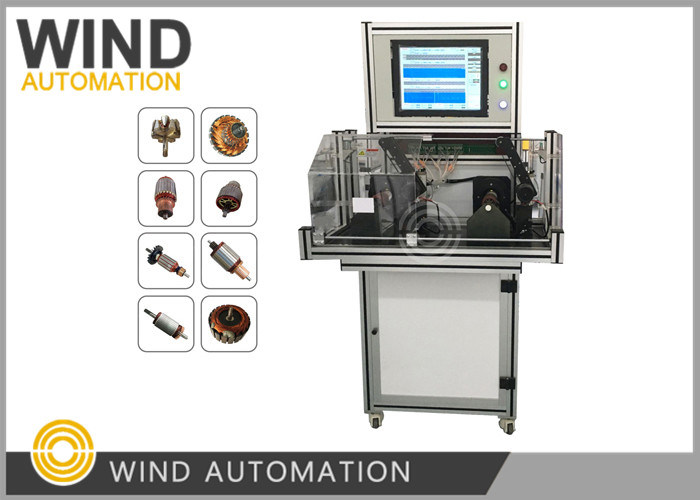

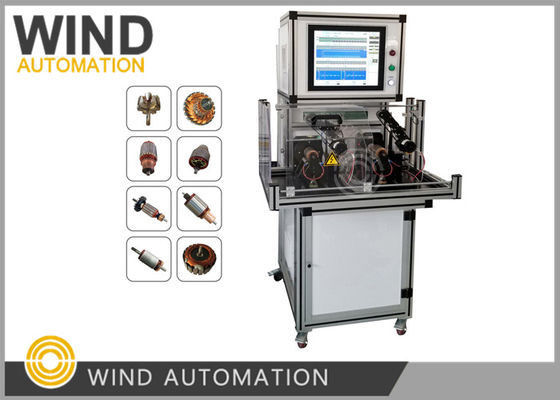

Tester per avvolgimenti WIND-ATS-02 in funzione nell'80% degli stabilimenti dei produttori locali di avvolgimenti per motorini di avviamento WIND-ATS-02
Questo tester per avvolgimenti di motorini di avviamento WIND-ATS-02 ha lavorato per molti produttori locali di motorini di avviamento grandi e famosi, tra cui Huachuan, Shendian,
Uno di loro ha acquistato 5 pezzi la prima volta e poi 7 pezzi, possiamo dire che l'80% dei produttori locali di motorini di avviamento utilizza il nostro dispositivo di test,
Il nostro team di ingegneri ha costruito questo tester secondo le esigenze dei clienti e ha molta esperienza,
aggiornato gradualmente il tester negli anni passati, combinando e considerando il feedback e i nuovi requisiti dei produttori di motorini di avviamento,
In breve, gli elementi di test si basano sui requisiti dei produttori di avvolgimenti per motorini di avviamento, puoi fare affidamento su di esso per giudicare la qualità del tuo avvolgimento,
Il tester per avvolgimenti WIND-ATS-02 può testare avvolgimenti al di sotto di 36 scanalature, quindi va bene con scanalature da 12 a 33,
Sì, tutti i risultati vengono visualizzati sullo schermo scanalatura per scanalatura,
abbiamo realizzato un video focalizzato sullo schermo con un avvolgimento a 23 scanalature, si prega di fare riferimento al video allegato,
Puoi vedere sullo schermo 6 elementi di test che vengono testati uno per uno con 23 dati che escono gradualmente,
1. Resistenza barra-barra (Resistenza inter-chip di due barre del collettore)
2. Resistenza di saldatura (Per controllare la qualità della saldatura, minore è, meglio è)
3. Resistenza trasversale a 180° (Resistenza barra-barra del collettore che forma un angolo di 180° con il lato opposto)
4. Sovratensione (Tra le spire delle bobine, confronto delle forme d'onda)
5. Resistenza di isolamento (Resistenza delle bobine e del nucleo dello statore)
6. Hi-pot (Alta tensione tra le bobine e il nucleo dello statore dell'avvolgimento)
Applicazione:
Avvolgimenti per motorini di avviamento fino a 36 scanalature
che coprono 13, 17, 19 (poche), 21, 23, 25, 27, 28, 29, 33 scanalature (comuni)
Vantaggi:
1. Posizionamento automatico, l'operatore non deve controllare manualmente il posizionamento iniziale,
Rende il test comodo e più facile.
2. Feedback soddisfatto al 100% dai produttori di avvolgimenti per motorini di avviamento.
Dati Tecnici:
1. Resistenza barra-barra, 0,01mΩ~10mΩ (Fuori range display OVER)
Misurazione a quattro terminali per garantire l'accuratezza
2. Resistenza di saldatura, 0,001mΩ-10mΩ (Fuori range display OVER)
Misurazione a sei terminali per garantire l'accuratezza
3. Resistenza trasversale 0,01mΩ-10mΩ
Misurazione a quattro terminali per garantire l'accuratezza
4. Sovratensione 100-1000V (100V/tempo)
Cresta dell'impulso: 0,5μs, Frequenza 1~40MHz
Forma d'onda standard è Scritta, forma d'onda OK è Verde, forma d'onda NG è Rossa
5. Resistenza di isolamento DC 500V
Tempo di test: 1~10s (0,1s/tempo)
Range: 1~500MΩ
Precisione: ≤±5%
6. Hipot AC 100-1000V
Tempo di test: 1~10s (0,1s/tempo)
Barre del collettore dell'avvolgimento ≤ 36 barre
Tempo ciclo pannello di test: 8~9s (secondo 33 barre)
13, 17, 19 (poche), 21, 23, 25, 27, 28, 29, 33 scanalature (comuni)
Configurazione Principale:
Touch screen da 15 pollici Chip di campionamento: BB Relè: NAIS Relè alta tensione: Meder
Parti pneumatiche: Airtec
Alimentazione: AC 220V, 50Hz
Pressione aria: 0,4~0,6MPa
Temperatura: 0~45℃
Dimensioni: 950mm*1250mm*580mm
Codice HS: 9030390000
Domande e Risposte:
|
Ora produciamo avvolgimenti con 29 scanalature, ma conosciamo alcuni avvolgimenti con 33 e persino 38 scanalature. La macchina ha la capacità di testare avvolgimenti con questa quantità di scanalature? |
La macchina standard WIND-ATS-02 può testare al massimo 36 scanalature |
|
|
Sì |
|
|
Inglese e Mandarino |
|
Si prega di descrivere i test che la macchina è in grado di eseguire |
|
|
|
510 set di ricette |
|
|
Utilizzare una resistenza standard per calibrare |
|
|
|
|
|
|
|
Si prega di descriverci le marche delle parti principali sulla macchina |
|
|
Qual è il tempo e i termini di garanzia? |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rapporto di controllo qualità della macchina per test di motorini di avviamento prima della consegna
