Come giudicare l'armatura di avvio di resistenza di sovratensione dielettrica Hi Pot con tester
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | Parti principali CE |
|---|---|---|---|
| Stazione di lavoro: | Doppia Stazione | Tipo di automazione: | Completamente automatico |
| Visualizzazione del contenuto dell'elemento di prova: | Esposizione intuitiva di risultato dei test sullo schermo uno per uno | Scanalature dell'armatura: | 13, 17, 19 (pochi), 21,23,25,27, 28,29,33slots (comuni) |

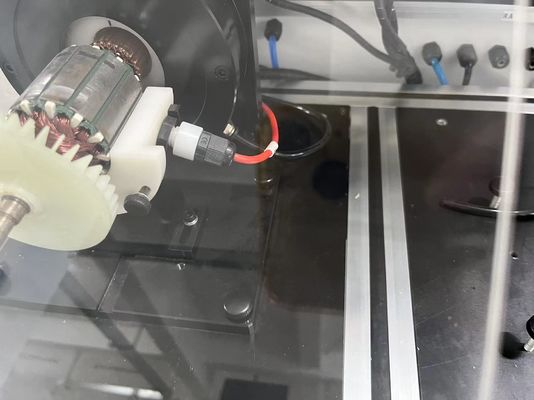

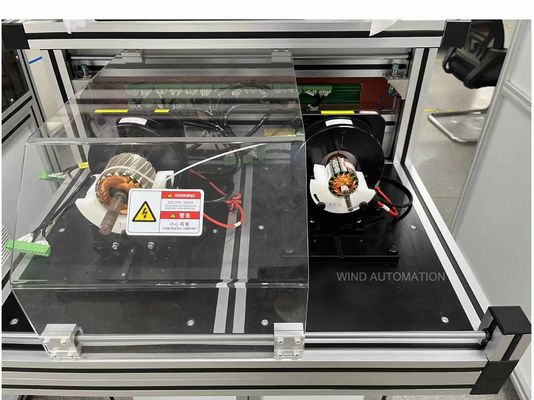

Come giudicare l'armatura di avvio di resistenza di sovratensione dielettrica Hi Pot con tester VENO-ATS-02
1. Resistenza da barra a barra (resistenza inter-chip di due barre del commutatore)
2. Resistenza alla saldatura (per verificare la qualità della saldatura, più piccolo è meglio)
3. 180° resistenza crociata (resistenza da barra a barra del commutatore che è ad angolo di 180° con lato opposto)
4. Flusso (tra i giri delle bobine, confrontando le forme d'onda)
5. Resistenza di isolamento (Resistenza delle bobine e del nucleo della pila)
6. Hi-pot (alta tensione tra le bobine e il nucleo della pila di armatura)
Questo tester di armature di avvio WIND-ATS-02 aveva lavorato per molti produttori di avvio famosi locali tra cui Huachuan, Shendian,
Uno di loro ha acquistato 5pcs la prima volta e poi 7pcs, possiamo dire che l'80% dei produttori di starter locali stanno usando il nostro dispositivo di prova,
Il nostro team di ingegneri ha costruito questo tester in base alle esigenze dei clienti e ha molta esperienza,
aggiornare gradualmente il tester negli ultimi anni, combinare e considerare i feedback dei produttori di avvio e i nuovi requisiti,
In breve, i punti di prova si basano sui requisiti dei produttori di armature di avvio, su cui potete contare per giudicare la qualità delle vostre armature,
Il tester di armatura WIND-ATS-02 può testare l'armatura al di sotto di 36 slot, quindi va bene con slot da 12 a 33 slot.
Sì, tutti i risultati sono mostrati sullo schermo slot per slot,
Abbiamo fatto una messa a fuoco video sullo schermo con una armatura a 23 slot, si prega di fare riferimento al video allegato,
Potete vedere sullo schermo 6 oggetti di prova che vengono testati uno per uno con 23 dati che escono gradualmente,
Applicazione:
Armatura di avvio fino a 36 slot
che coprono 13, 17, 19 (pochi), 21,23,25,27, 28,29,33 slot (comuni)
Vantaggi:
1. posizionamento automatico, l'operatore non ha bisogno di controllare manualmente il posizionamento iniziale,
Rendere le prove convenienti e semplici.
2. 100% riscontri soddisfatti dai produttori di armature di avvio.
Dati tecnici:
1. Bar a Bar resistenza,0.01mΩ~10mΩ (Sulla schermata fuori raggio)
Misurazione a quattro terminali per garantire la precisione
2. resistenza alla saldatura,0.001mΩ-10mΩ (OVER display fuori raggio)
Misurazione a sei terminali per garantire la precisione
3. Resistenza incrociata 0,01mΩ-10mΩ
Misurazione a quattro terminali per garantire la precisione
4. tensione 100-1000V (100V/tempo)
Pulsante:0.5 u sec, frequenza 1~40MHz
La forma d'onda standard è Scrivere, la forma d'onda OK è Verde, la forma d'onda NG è Rossa
5Resistenza di isolamento DC 500V
Tempo di prova:1~10s (0,1s/tempo)
Intervallo:1~500MΩ
Accuratezza: ≤ ± 5%
6. Hipot AC 100-1000V
Tempo di prova:1~10s (0,1s/tempo)
Barre di commutatore di armatura ≤ 36 bar
Tempo di ciclo del pannello di prova: 8~9 s (secondo 33 barre)
13, 17, 19 (pochi), 21,23,25,27, 28,29,33 slot (comuni)
Configurazione principale:
15 Touch screen Chip di campionamento: BB Relay:NAIS Relay ad alta tensione:Meder
Parti pneumatiche:Airtec
Potenza: AC 220V,50Hz
Pressione dell'aria:0.4~0.6MPa
Temperatura: 0°C a 45°C
Dimensione: 950 mm*1250 mm*580 mm
Codice HS:9030390000
Rapporto di controllo della qualità della macchina di prova di avvio prima della consegna
