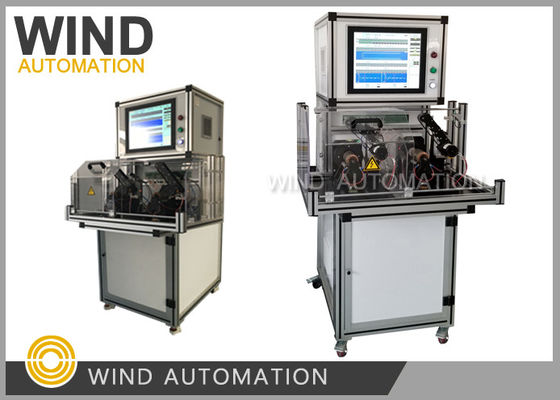

Attrezzatura per la prova delle armature a doppia stazione per l'avviamento di auto a basso carico
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Elemento della prova: | Resistenza a corrente continua, resistenza all'isolamento, tensione, ipotesi | Tipo dell'armatura: | Armatura di avvio del motore |
|---|---|---|---|
| Posto di lavoro: | Doppia Stazione | Tipo di automazione: | Posizionamento automatico |
| Visualizzazione del contenuto dell'elemento di prova: | Esposizione intuitiva di risultato dei test sullo schermo uno per uno | Scanalature dell'armatura: | 13, 17, 19 (pochi), 21,23,25,27, 28,29,33slots (comuni) |
Testatore di armature a doppia stazione per l'avviamento di auto low duty VENO-ATS-02
| Automazione eolica di Shanghai | |
| Modello di collaudo | VENO-ATS-02 |
| Hardware Dispositivo di misura | PC & PLC |
| Sistema operativo e versione | Finestre |
| Software | Sistemi incorporati |
| Opzione dati statistici | - Sì, sì. |
| Funzione di stampa dei report | Porta USB per il caricamento e lo scarico di dati statistici |
| Funzione di etichettatura | Può essere aggiunto a costo aggiuntivo |
| Specificativi meccanici | |
| Posizionamento pneumatico | - Sì, sì. |
| Strumenti meccanici estensibili con Nbr di armatura nuda | - Sì, sì. |
| Cambiamento nel tempo | 10 minuti. |
| Capacità della stazione di prova | Due stazioni |
| Caratteristiche di prova | |
| Prova di resistenza alla saldatura | - Sì, sì. |
| Resistenza da barra a barra | - Sì, sì. |
| Resistenza all'isolamento | - Sì, sì. |
| Prova di resistenza dielettrica | - Sì, sì. |
| Prova di sovratensione | - Sì, sì. |
(1)Applicazione
Armatura di avvio fino a 36 slot
che coprono 13, 17, 19 (pochi), 21,23,25,27, 28,29,33 slot (comuni)
(2)Vantaggi
a. posizionamento automatico, senza che l'operatore debba controllare manualmente il posizionamento iniziale
b. Il più grande produttore di armature di partenza ha ordinato più di 10 pezzi e soddisfazione al 100%.
c. Tempo di ciclo del pannello di prova: 8-9 s (secondo 33 bar)
(3)Dati tecnici
|
Articolo di prova
|
Metodo di prova
|
|
Resistenza da barra a barra,0.01mΩ~10mΩ (Mostra fuori raggio OVER)
|
Misurazione a quattro terminali per garantire la precisione
|
|
resistenza alla saldatura,0.001mΩ-10mΩ (Mostra fuori raggio OVER)
|
Misurazione a sei terminali per garantire la precisione
|
|
Resistenza trasversale 0,01mΩ-10mΩ
|
Misurazione a quattro terminali per garantire la precisione
|
|
Flusso 100-1000V (100V/tempo) Pulsante:0.5 u sec, frequenza 1~40MHz
|
La forma d'onda standard e' Scrivere, OK la forma d'onda e' Verde, La forma d'onda NG è rossa
|
|
Resistenza di isolamento DC 500V Tempo di prova:1~10s (0,1s/tempo)
|
Intervallo:1~500MΩ Accuratezza: ≤ ± 5%
|
|
Superiore di corrente 100-1000V
|
Tempo di prova:1~10s (0,1s/tempo)
|
(4)Configurazione principale
15 Touch screen Chip di campionamento: BB Relay:NAIS Relay ad alta tensione:Meder
Parti pneumatiche:Airtec
Potenza: AC 220V,50Hz
Pressione dell'aria:0.4~0.6MPa
Temperatura: 0°C a 45°C
Dimensione: 950 mm*1250 mm*580 mm
Codice HS:9030390000
(5)FabbricazioneTolleranza
Per i tipi di armatura, i dispositivi di fissaggio necessari e le tolleranze di adattamento sono i seguenti:
1. Commutatore armatura con le stesse barre slot, il diametro esterno tolleranza è +4 mm
2Quando il diametro esterno dell'armatura cambia, si deve sostituire l'apparecchio di tenuta
(6)Parti da indossare
1.Pini di contatto di comunicazione (un anno per il tipo automatico, mezzo anno per il tipo di caricamento manuale)
2. Fabbricazione di anelli di gomma
(7)Chiedi e rispondi
Chiedi:
Non mi è chiaro questa percentuale di 25-30%. Sappiamo che il test di sovraccarico è un test comparativo
Nel tuo manuale dice che la deviazione dei risultati di 5%.
il battito alternato da 1100 a 1050 per esempio?
Risposta:
Utilizzo di prova di sovratensione Alta tensione tensione di impulso applicata agli avvolgimenti, Decadendo e confrontando l'oscillazione
spazio di forma d'onda per determinare se l'avvolgimento presenta un problema,
Il risultato è un confronto tra la forma d'onda del campione e la differenza di area della forma d'onda testata, S1-S0/S0 è la
Percentuale, dovrebbe essere all'interno del "Judge Uper ((%) ",
Di solito alcuni dei nostri utenti locali, il produttore di armatura di avvio impostato come il 25% ~ 30%.
E la tensione dell'impulso non e' DC, e' alternata,
Per esempio quando si inserisce 1000V, potrebbe essere 1100V o 1050V,
Il risultato voltage applicato in corrente, la velocità di rilascio di energia è diverso ogni volta, troppo
Quindi i dati mostrati sono solo un riferimento, sarà diverso ogni volta,
In generale, il risultato del test The Surge è più qualitativo che quantitativo.
Si prega di fare clic sulla foto qui sotto per visualizzare il video del tester di armatura
