Motore elettrico StatoreApparecchiatura di prova Resistenza a corrente continua Induttanza Isolamento di sovratensioni Rotation Hi-Pot
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Elemento della prova: | STATOR |
|---|---|---|---|
| Posto di lavoro: | Doppia Stazione | Tipo di automazione: | Completamente automatico |
| Visualizzazione del contenuto dell'elemento di prova: | Esposizione intuitiva di risultato dei test sullo schermo uno per uno | Servizio post vendita: | Ingegnere disponibile per servizio d'oltremare |

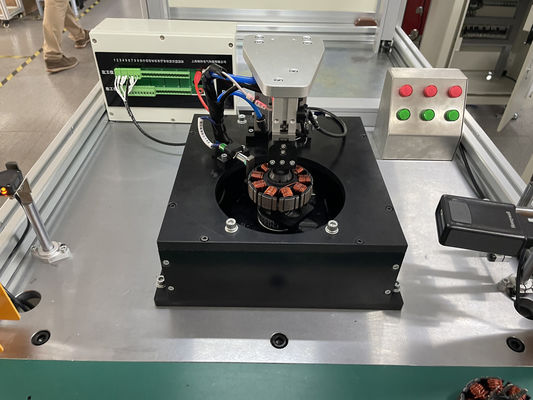

Testatore di statore del motore BLDC resistenza a corrente continua isolamento da ondate di forza alta rotazione WIND-DTS-300
https://youtu.be/Ut1FHxzdMME
(1)Vantaggi competitivi delle macchine statore
1- Testing Items Progettazione modulare
Ogni elemento di prova, compresa la resistenza a corrente continua, la prova di induttanza, la prova di sovratensione, la resistenza all'isolamento,
L'hi-pot è stato modulato su un circuito di prova separato.
2Questa macchina di prova è stata consegnata da 15 a 20 pezzi ogni mese ai produttori di motori.
(2)Prodotti di prova
1. prova di resistenza a corrente continua (comprese le prove di equilibrio di 3 fasi, le prove di equilibrio di fase)
Intervallo di prova: 0,001Ω-1000Ω
Ciclo di prova: massimo 4 cicli (espandibili)
Accuratezza del test ripetuto: ≤ ± 0,5%
Metodo di prova: quattro punti, con funzione di correzione automatica della temperatura ambiente
O compensazione della temperatura del sensore a infrarossi (facoltativo)
Può eliminare i cambiamenti di resistenza indotti dalla temperatura
2. prova di induttanza
Intervallo di prova:0.1μH 999H
Ciclo di prova: massimo 4 cicli (espandibili)
Accuratezza del test ripetuto: ≤±1,0%
Metodo di prova:quattro punti garantiscono la precisione
3- Prova di sovratensione.
Passare alta tensione tra le fasi
Condizione di prova: regolabile AC 100V-3000V
Punto massimo del polso:0.5 msec
Frequenza di campionamento: 0-20MHz
Ciclo di prova: 4 cicli
Accuratezza del test ripetuto: < ±2,5%
Metodo di valutazione:Per differenza di superficie ((Sensibile all'induttanza e alla perdita di energia)
La forma d'onda standard è bianca, la forma d'onda OK è verde, la forma d'onda NG è rossa
4Resistenza all' isolamento
Condizione di prova: DC 500V / 1000V
Intervallo: 0,1 MΩ 1000 MΩ
Tolleranza: ±2,5%
5. Hi-pot (forza dielettrica) AC 100-1000V
Tempo di prova:1~10s (0,1s/tempo)
Distanza:0.1-20 mA
Tolleranza: ≤ ± 2,5%
6. Prova della direzione di rotazione
In senso orario
(3)Dati tecnici
|
Prodotto di prova
|
Resistenza/induttanza di corrente continua
|
Flusso
|
Resistenza all'isolamento
|
Hi-pot
|
|
Parametro
|
1s/Loop
|
1 tempo/Pulso
|
1 s/tempo
|
1s/tempo
|
|
Tempo di prova
|
3s
|
1s
|
1s
|
1s
|
(4)Tempo di ciclo
Circa sei secondi.
Codice HS:9030390000
