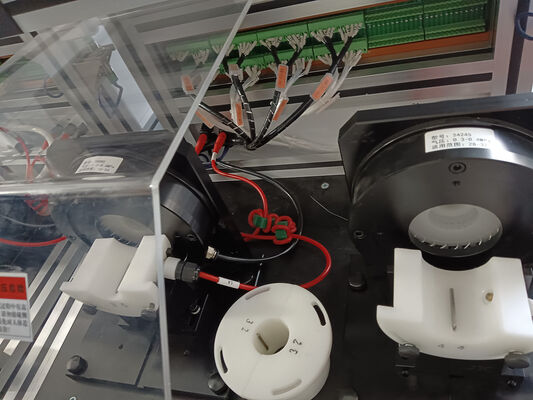

Equipaggiamento di prova dell'armatura Resistenza in corrente continua Induttanza Isolamento da sovratensioni Rotation Hi-Pot

Tester di avvolgimenti Resistenza DC Induttanza Sovratensione Isolamento Hi-Pot Rotazione WIND-ATS

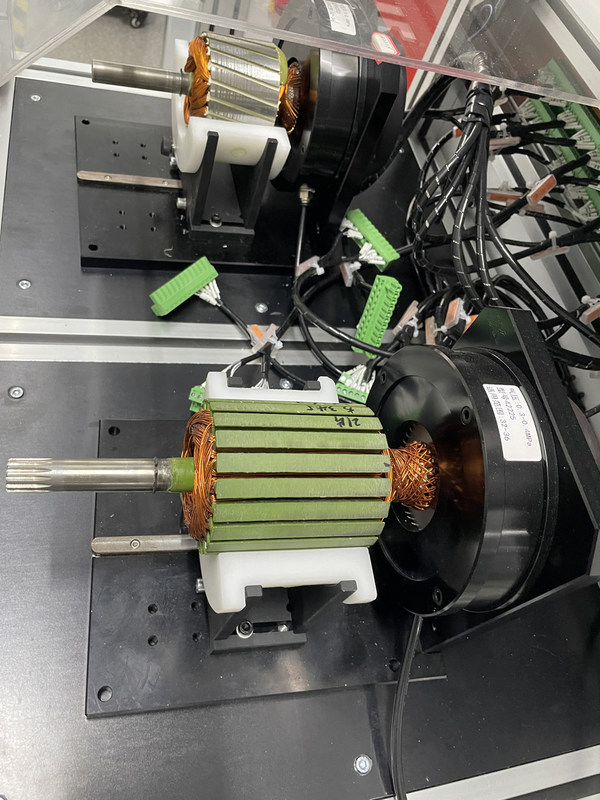

Macchina di prova avvolgimenti WIND-ATS-300

(1)Elementi di prova

Questa macchina di prova avvolgimenti testa la resistenza barra-barra, la resistenza di saldatura, la rigidità dielettrica (Hi-pot),

la resistenza di isolamento e l'isolamento spira-spira, gli elementi di prova possono essere visualizzati tutti sullo schermo,

oppure è possibile selezionare un elemento e visualizzarlo singolarmente,

La modalità di carico e di prova può essere cambiata facendo scorrere il coperchio di sicurezza.

Il pannello di prova avvia il test non appena il coperchio di sicurezza viene fatto scorrere sulla stazione di lavoro.

Contenuto dello schermo come prima foto (il tuo schermo della macchina sarà in inglese)

Elementi di prova simili alla macchina di prova avvolgimenti per motorini di avviamento WIND-ATS-02 come sotto, seconda riga in basso

(2)Unità macchina

Controllo: Sistema Embedded Industriale con Touch screen da 15''
Relè: Japan Panasonic o Tyco
Relè alta tensione: Toward
Componenti pneumatici: Airtac

Alimentatore: Meanwell

Alimentazione: AC220V ±10% @60Hz, Pressione aria: 0.4-0.6Mpa, Temperatura: 0-45℃

(3)Funzione statistica

La macchina di prova salva automaticamente i dati di prova di ogni prodotto,

e possono essere letti esternamente tramite interfaccia USB

Contenuto visualizzato dell'interfaccia statistica:

1. Numero totale di avvolgimenti testati.

2. Numero di prodotti qualificati (Tasso di superamento).

3. Numero di prodotti non qualificati (il tasso di prodotti non qualificati, gli elementi che hanno fallito in ogni test possono essere contati separatamente)

(4)Funzioni opzionali (è necessario un costo aggiuntivo)

1. Lettura codice a barre o codice QR

Il numero di serie del prodotto testato può essere letto in base al formato del tipo di codice a barre o codice QR determinato dal cliente, in modo che il numero di serie del prodotto corrisponda ai dati di test del prodotto uno a uno.

2. Dispositivo di marcatura laser, dispositivo di codifica o stampa di etichette

Può essere collegato all'apparecchiatura per configurare un dispositivo di marcatura, un dispositivo di codifica o una stampante di etichette per marcare e identificare i prodotti qualificati o non qualificati dopo il test.

3. Accumulatore prodotti non qualificati NG

Viene utilizzato per immagazzinare i prodotti non qualificati NG dopo il test. L'operatore deve posizionare i prodotti non qualificati testati nella posizione designata prima che l'apparecchiatura possa avviare il test successivo. Evitare il posizionamento errato dei prodotti.

4. Coordinamento linea di assemblaggio automatica

Viene utilizzato per cooperare con il controllo IO e il controllo di comunicazione della linea di assemblaggio automatizzata per facilitare l'integrazione indipendente per soddisfare le esigenze della produzione automatizzata complessiva.

5. Funzione database

Dopo il networking, i dati di test possono essere caricati automaticamente sul server e salvati in formato EXCEL. Il sistema di scansione del codice bidimensionale è integrato, ovvero, il codice bidimensionale sul motore viene scansionato prima dell'inizio del test del motore. Il codice bidimensionale corrisponde ai dati di test del motore uno per uno per facilitare il tracciamento

(5)Vantaggi macchina

a. Tutti gli elementi di prova vengono giudicati automaticamente dall'apparecchiatura, il che elimina gli svantaggi dei

metodi di test tradizionali, che vengono determinati manualmente dal prodotto.

b. Determinare rapidamente e accuratamente i difetti nel processo di produzione dell'avvolgimento, dell'assemblaggio e della saldatura

del motore, e indicare la posizione del guasto, il che è conveniente per l'operatore per riparare il

prodotto difettoso.
c. La tensione del test ad alta tensione del dispositivo viene regolata e generata automaticamente,

stabile e conveniente.
