Attrezzatura per la prova della rotondità del commutatore di avvio del motore elettrico per motore a corrente continua spazzolato

Dispositivo di prova di rotondità del commutatore dell'armatura per motori DC a spazzole WIND-RM-10

(1) Lo scopo della prova di rotondità del commutatore

Se il commutatore non è rotondo, ciò aumenta le probabilità di usura delle spazzole nel motore DC a spazzole

armatura, nonché un aumento dell'arco e dello scintillio del commutatore, distruggendo così la

superficie del commutatore. Una buona rotondità del commutatore è molto importante per le prestazioni dell'armatura.

(2) Caratteristiche

1. Il sensore LVDT ad alta precisione viene utilizzato per la misurazione della rotondità, combinando il metodo di filtraggio analogico e digitale per ottenere un'elevata stabilità e un rapido accesso al segnale del sensore, per garantire

l'elevata precisione del segnale del sensore.

2. Il motore passo-passo viene utilizzato come sorgente di azionamento della misurazione, combinato con un'elevata suddivisione azionata dal motore

e impulsi ad alta velocità, garantendo che il motore funzioni in modo fluido e continuo e che i punti di misurazione

siano distribuiti in modo equidistante.

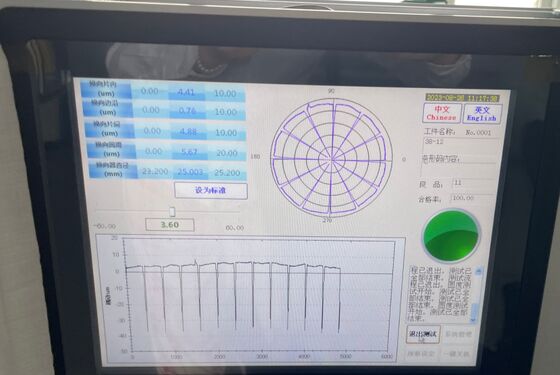

3. L'algoritmo di riconoscimento dei dati delle scanalature del commutatore è unico, per garantire che i risultati della misurazione dei

dati non includano i dati delle fessure e dei bordi delle fessure, per garantire l'autenticità dei

risultati della misurazione.

4. Quando viene misurata sulla barra del commutatore, viene completata anche la rilevazione della qualità della rotondità della superficie rispetto all'asse centrale

contemporaneamente, per trovare un'armatura di qualità più accurata.

(3)

Dati tecniciElemento di prova

Vantaggi competitivi1. La qualità di tornitura della superficie del commutatore è uno dei fattori importanti che influenzano le prestazioni

dell'armatura; un controllo tempestivo della qualità di tornitura del commutatore può fornire un mezzo efficace di controllo

della qualità di tornitura.

2.

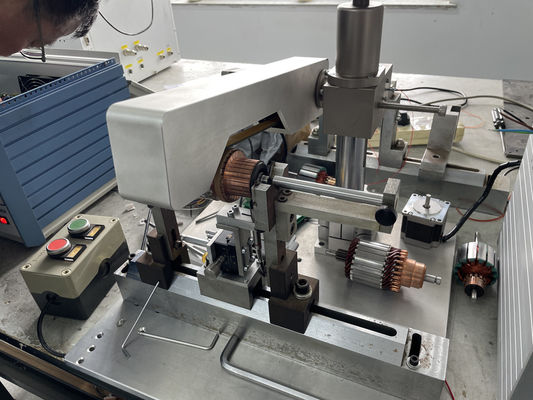

Il tester di rotondità del rotore WIND-RM-10 può rilevare la rotondità del commutatore dell'armatura in modo rapido eaccurato; è un modo rapido e diretto per conoscere lo stato della produzione dell'armatura, può controllare la qualità del prodotto

tempestivamente, controllare il processo di produzione e garantire la qualità della produzione dell'armatura.

3. Alta precisione, nessuna ruggine, ruggine, acidi e alcali, nessuna magnetizzazione, nessuna deformazione, buona resistenza all'usura,

il marmo viene utilizzato come piattaforma di posizionamento, il supporto a V è posizionato sulla piattaforma di marmo e la precisione di posizionamento

del supporto a V viene migliorata. I componenti (e le parti di azionamento dell'asta di collegamento) azionano il rotore

(e le parti di azionamento dell'asta di collegamento) con due coppie di meccanismi a leva sincroni

che bloccano saldamente il rotore, garantendo una rotazione fluida del rotore e l'accuratezza della prova.

In conclusione, il modello di utilità migliora il grado di automazione del tester di rotondità del rotore nella tecnologia esistente,

migliora l'efficienza produttiva, consente di risparmiare manodopera

e migliora l'accuratezza di prova del tester di rotondità.
