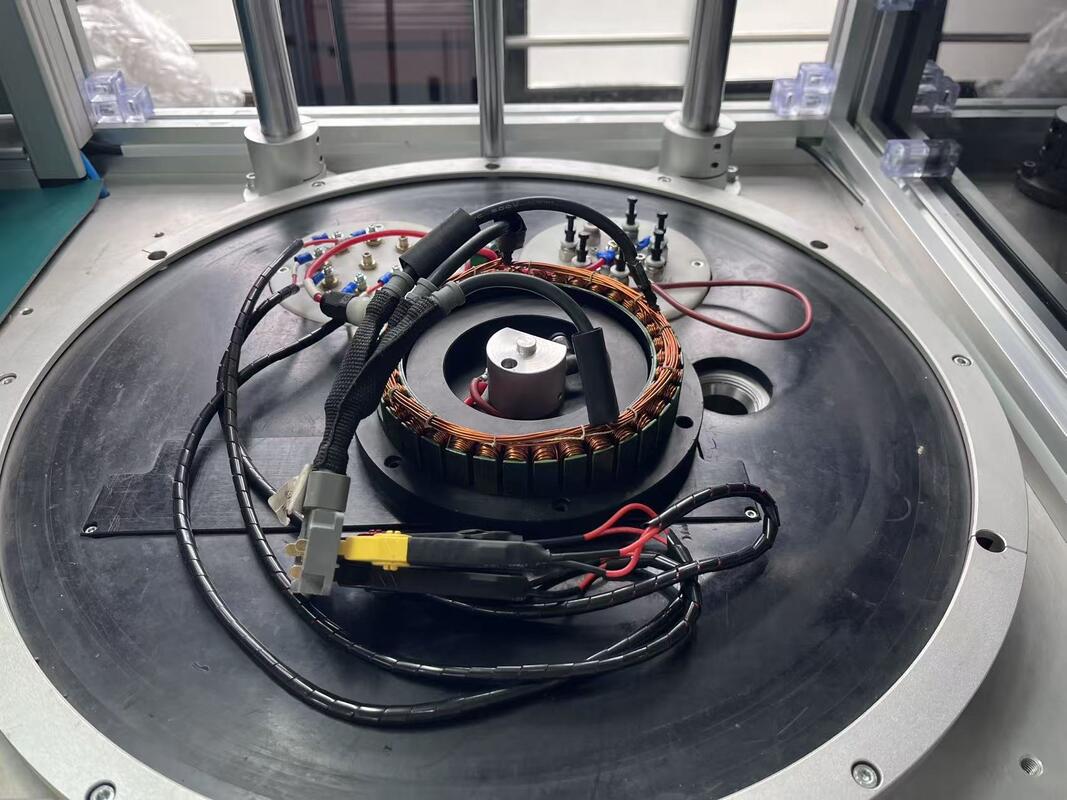

Come giudicare l'analisi dello statore del motore del drone in un ambiente sottovuoto
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Prodotto della prova: | Generatore alternatore statore |
|---|---|---|---|
| Stazione di lavoro: | Doppia Stazione | Visualizzazione del contenuto dell'elemento di prova: | Dispositivi Testador |
| Codice SA:: | 9030390000 | Servizio post-vendita: | Ingegnere disponibile per servizio d'oltremare |
| Evidenziare: | analizzatore di statore per motori a drone,tester per armatura in ambiente sottovuoto,apparecchiatura di prova per analisi statore |
||
Come Giudicare la Qualità: Analisi dello Statore del Generatore di Test WIND-DTS-120
Elemento di test:
Nella produzione di statori di generatori, il test è il processo di controllo qualità dopo
l'inserimento della carta, l'avvolgimento a onda, l'inserimento delle bobine, la formatura,
tutti gli elementi di test inclusi resistenza DC/Induttanza/Isolamento tra spire/ Resistenza di isolamento
/Isolamento tra fasi/Ipot tra fasi/ Ipot/ Bilanciamento della resistenza possono essere condotti singolarmente o insieme.
1) Test di resistenza DC
Intervallo di test: 0,01Ω - 1000Ω
Cicli di test: 6 cicli (scalabile)
Tolleranza: ±0,5%
Metodo di test: Quattro punti, con funzione di correzione automatica della temperatura ambiente
2) Test di induttanza (incluso test di bilanciamento trifase)
Intervallo di test: 10mH – 500mH
Cicli di test: 6 cicli (scalabile)
Tolleranza: ±2,5%
Metodo di test: Quattro punti
3) Isolamento tra spire
Alta tensione a impulsi: 100V-3000V (100V / passo)
Picco dell'impulso: 0,5 msec
Frequenza di campionamento: 1-40 MHZ
Cicli di test: 6 cicli (scalabile)
Tolleranza: ±2,5%
Metodo di giudizio: giudizio per differenza di area (sensibile all'induttanza e alla perdita di energia)
La forma d'onda standard è Bianca, la forma d'onda OK è Verde, la forma d'onda NG è Rossa
4) Resistenza di isolamento
Tensione: DC500V /1000V
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 1-1000 MΩ
Tolleranza: ±2,5%
5) Isolamento tra fasi
Tensione: DC500V /1000V
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 1-1000 MΩ
Tolleranza: ±2,5%
6) Ipot tra fasi
Tensione: AC100-3000V (100V/passo)
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 0,1 mA -- 20 mA
Tolleranza: ±2,5%
7) Ipot (con rilevamento di archi)
Tensione: AC100-3000V (100V/passo)
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 0,1 mA -- 20 mA
Tolleranza: ±2,5%
8) Bilanciamento della resistenza
Metodo di test: Campionamento della resistenza DC
Tempo di test: 0,1s
Metodo di giudizio: metodo percentuale adottato per giudicare la differenza di resistenza DC tra gli avvolgimenti.
2. Tempo di test
| Elemento | Resistenza DC | Bilanciamento della resistenza | Cortocircuito tra spire | Resistenza di isolamento | Ipot | Isolamento tra fasi | Ipot tra fasi |
| Parametro | 0,05s/ciclo | 0,1s/tempo | 1 impulso/ tempo | 1s/tempo | 1s/tempo | 1s/tempo | 1s/tempo |
| Tempo | 1,5s/6 cicli | 0,1s | 1s | 1s | 1s | 1s | 1s |
3. Video di test
