Macchina per il test dello statore del motore brushless
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Prodotto della prova: | Generatore alternatore statore |
|---|---|---|---|
| Stazione di lavoro: | Doppia Stazione | Visualizzazione del contenuto dell'elemento di prova: | Dispositivi Testador |
| Codice SA:: | 9030390000 | Servizio post-vendita: | Ingegnere disponibile per servizio d'oltremare |
| Evidenziare: | Testatore di statore del motore senza spazzole,apparecchiature di prova delle armature con garanzia,macchine per la prova dello statore per motori |
||

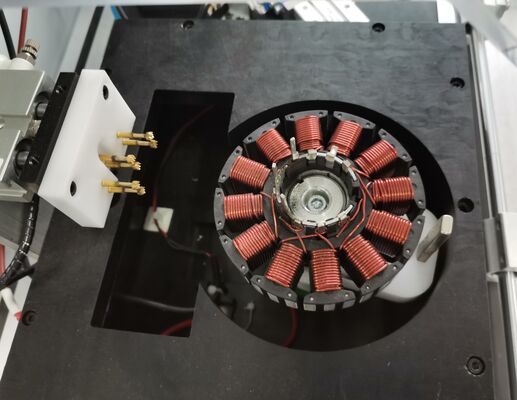

Macchina di prova per statore di motore brushless DC Analisi di qualità WIND-DTS
1. Vantaggio

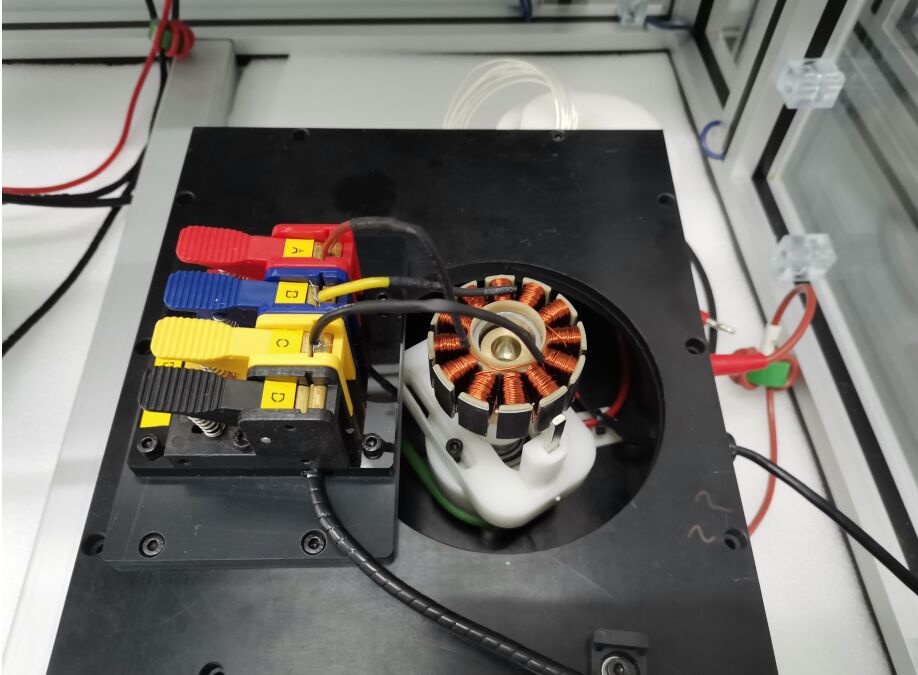

1) Il dispositivo di bloccaggio rapido può essere montato per 3 fili terminali
2) Pneumatico fissutre è ampiamente utilizzato per testare 3 fili terminali o 6 fili terminali
2. Elemento di prova: tutti gli elementi di prova possono essere condotti da soli o insieme.
1) Test di resistenza DC
Intervallo di prova: 0,01W - 1000W
Circuito di prova: 6 circuiti (scalabile)
Tolleranza: ±0,5 %
Metodo di prova: Quattro punti, con funzione di correzione automatica della temperatura ambiente
2) Test di induttanza (incluso test di bilanciamento trifase)
Intervallo di prova: 10mH – 500mH
Circuito di prova: 6 circuiti (scalabile)
Tolleranza: ±2,5%
Metodo di prova: Quattro punti
3) Isolamento spira-spira
Alta tensione di impulso: 100V-3000V (100V / passo)
Picco di impulso: 0,5 msec
Frequenza di campionamento: 1-40 MHZ
Circuito di prova: 6 circuiti (scalabile)
Tolleranza: ±2,5%
Metodo di giudizio: giudizio sulla differenza di area (sensibile all'induttanza e alla perdita di energia)
Forma d'onda standard è Bianca, forma d'onda OK è Verde, forma d'onda NG è Rossa
4) Resistenza di isolamento
Tensione: DC500V /1000V
Tempo di prova: 1-10s (regolabile)
Intervallo di giudizio: 1-1000 MW
Tolleranza: ±2,5%
5) Isolamento interfasico
Tensione: DC500V /1000V
Tempo di prova: 1-10s (regolabile)
Intervallo di giudizio: 1-1000 MW
Tolleranza: ±2,5%
6) Ipot interfasico
Tensione: AC100-3000V (100V/step)
Tempo di prova: 1-10s (regolabile)
Intervallo di giudizio: 0,1 mA -- 20 mA
Tolleranza: ±2,5%
7) Ipot (con rilevamento di archi)
Tensione: AC100-3000V (100V/step)
Tempo di prova: 1-10s (regolabile)
Intervallo di giudizio: 0,1 mA -- 20 mA
Tolleranza: ±2,5%
8) Bilanciamento della resistenza
Metodo di prova: Campionamento della resistenza DC
Tempo di prova: 0,1s
Metodo di giudizio: metodo percentuale adottato per giudicare la differenza di resistenza DC tra gli avvolgimenti.
3. Tempo di prova
| Elemento | Resistenza DC | Bilanciamento della resistenza | Cortocircuito spira-spira | Resistenza di isolamento | Ipot | Isolamento interfasico | Ipot interfasico |
| Parametro | 0,05s/circuito | 0,1s/tempo | 1 impulso/ tempo | 1s/tempo | 1s/tempo | 1s/tempo | 1s/tempo |
| Tempo | 1,5s/6 circuiti | 0,1s | 1s | 1s | 1s | 1s | 1s |
