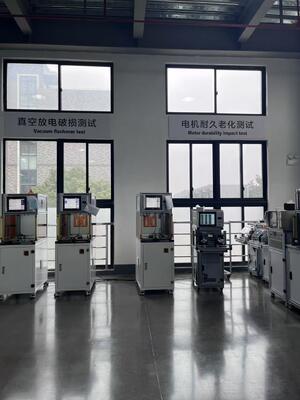

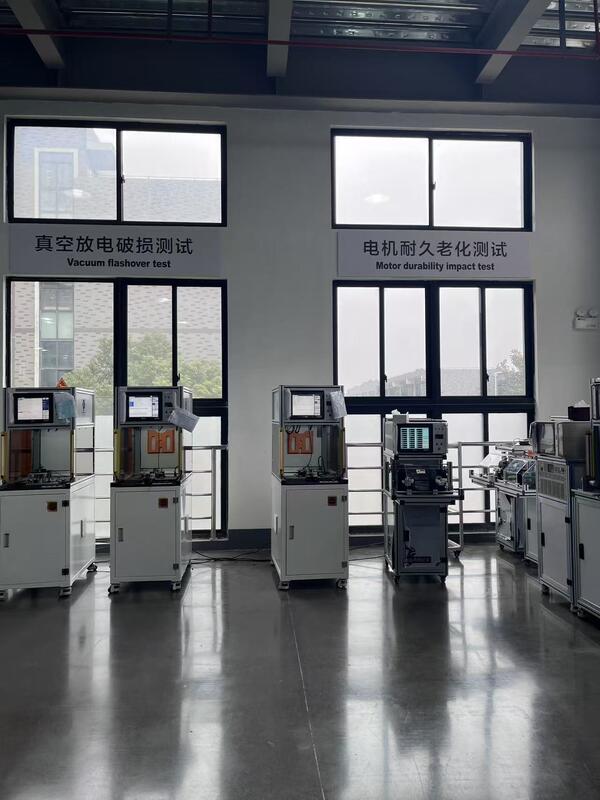

Come testare lo statore del motore del drone in condizioni di vuoto
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Prodotto della prova: | Generatore alternatore statore |
|---|---|---|---|
| Stazione di lavoro: | Doppia Stazione | Visualizzazione del contenuto dell'elemento di prova: | Dispositivi Testador |
| Codice SA:: | 9030390000 | Servizio post-vendita: | Ingegnere disponibile per servizio d'oltremare |
Come testare le prestazioni elettriche dello statore in condizioni di vuoto:
test di resistenza (inclusa la bilanciatura trifase), test di induttanza (inclusa la bilanciatura trifase),
cortocircuito spira-spira, resistenza di isolamento, tensione di tenuta a frequenza di rete,
1. Vantaggi
1) Il dispositivo di bloccaggio rapido può essere montato per 3 fili terminali
2) Pneumatico fissutre è ampiamente utilizzato per testare 3 fili terminali o 6 fili terminali
2. Elementi di test: tutti gli elementi di test possono essere condotti singolarmente o insieme.
1) Test di resistenza DC
Intervallo di test: 0,01Ω - 1000Ω
Cicli di test: 6 cicli (scalabili)
Tolleranza: ±0,5%
Metodo di test: Quattro punti, con funzione di correzione automatica della temperatura ambiente
2) Test di induttanza (incluso test di bilanciamento a 3 fasi)
Intervallo di test: 10mH – 500mH
Cicli di test: 6 cicli (scalabili)
Tolleranza: ±2,5%
Metodo di test: Quattro punti
3) Isolamento spira-spira
Alta tensione di impulso: 100V-3000V (100V / passo)
Picco di impulso: 0,5 msec
Frequenza di campionamento: 1-40 MHZ
Cicli di test: 6 cicli (scalabili)
Tolleranza: ±2,5%
Metodo di giudizio: giudizio sulla differenza di area (sensibile all'induttanza e alla perdita di energia)
La forma d'onda standard è bianca, la forma d'onda OK è verde, la forma d'onda NG è rossa
4) Resistenza di isolamento
Tensione: DC500V /1000V
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 1-1000 MΩ
Tolleranza: ±2,5%
5) Isolamento inter-fase
Tensione: DC500V /1000V
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 1-1000 MΩ
Tolleranza: ±2,5%
6) Tensione di tenuta inter-fase
Tensione: AC100-3000V (100V/step)
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 0,1 mA -- 20 mA
Tolleranza: ±2,5%
7) Tensione di tenuta (con rilevamento di arco)
Tensione: AC100-3000V (100V/step)
Tempo di test: 1-10s (regolabile)
Intervallo di giudizio: 0,1 mA -- 20 mA
Tolleranza: ±2,5%
8) Bilanciamento della resistenza
Metodo di test: campionamento della resistenza DC
Tempo di test: 0,1s
Metodo di giudizio: metodo percentuale adottato per giudicare la differenza di resistenza DC tra gli avvolgimenti.
3. Tempo di test
| Elemento | Resistenza DC | Bilanciamento della resistenza | Cortocircuito spira-spira | Resistenza di isolamento | Tensione di tenuta | Isolamento inter-fase | Tensione di tenuta inter-fase |
| Parametro | 0,05s/ciclo | 0,1s/tempo | 1 impulso/tempo | 1s/tempo | 1s/tempo | 1s/tempo | 1s/tempo |
| Tempo | 1,5s/6 cicli | 0,1s | 1s | 1s | 1s | 1s | 1s |
