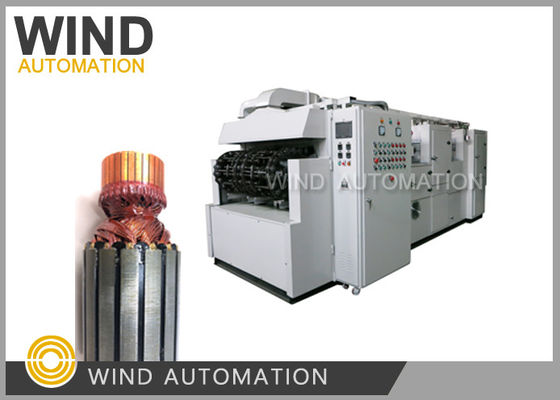

Un sistema di verniciatura per rotori e diverse bobine

Un sistema di verniciatura per rotori e diverse bobineWIND-ZDG

• Specificità

• La catena principale adotta una catena retta speciale: il passo della catena = 76,2 mm
• Distribuzione delle stazioni di lavoro: 120 stazioni di lavoro in totale, 15 stazioni di carico e scarico, 25 stazioni di pre-riscaldamento, 4 stazioni di raffreddamento ad aria, 2 stazioni di gocciolazione di vernice,4 stazioni di livellamento, 15 stazioni gel a bassa temperatura, 39 stazioni di raffreddamento, 15 stazioni di raffreddamento.
• L'apparecchio adotta il foratore Ø16, applicabile a due tipi di armature.
• 1 stazione una volta. Il tempo di gocciolazione del vernice e il tempo di ciclo possono essere impostati e visualizzati.
• Il vernice gocciola due volte di seguito per ogni pezzo.
• La parte di gocciolazione della vernice adotta una pompa peristaltica di precisione, dotata di 4 serie di pompe (due pompe sia sul lato sinistro che sul lato destro).
• La temperatura di funzionamento della galleria è regolabile (≤ 150°C) e lo strato di isolamento della galleria è di 150 mm, realizzato in lana di roccia di alta qualità.
• Il dispositivo di riscaldamento elettrico è dotato di ventola di agitazione ad aria calda. Il tubo di riscaldamento è a pinne e ha una lunga durata (normalmente da 5 a 8 anni).che è sicuro e affidabile.
• Il controllo della temperatura adotta strumenti di controllo della temperatura intelligenti con funzione di allarme di sovratemperatura e può controllare indipendentemente ogni zona di riscaldamento.
• L'apparecchiatura è dotata di un ventilatore di scarico centrifugo, che esegue il trattamento dei gas di scarico e di scarico sulla zona di gocciolazione della vernice e sulla zona di carico e scarico.
• La macchina è controllata da PLC e può completare automaticamente tutti i processi ad eccezione del carico e dello scarico.
• Fornitura di alimentazione: sistema trifase a quattro fili, AC380V/50Hz; potenza totale di circa 38Kw.

• MConfigurazione

• Prodottostima

Supponendo che il tempo di ciclo sia 90s in un passo, il tempo di riscaldamento del pezzo ≈38min, gel ≈23min e tempo di indurimento ≈60min; se si lavora 10 ore al giorno, la macchina può eseguire 3,3 cerchi,ma non c'è uscita nel primo cerchioQuindi...

produzione giornaliera = (3,3-1) cerchio × 120 stazioni × 2 lati = 550 pezzi

Se la durata del ciclo e le ore di lavoro vengono modificate, la produzione cambierà di conseguenza.
