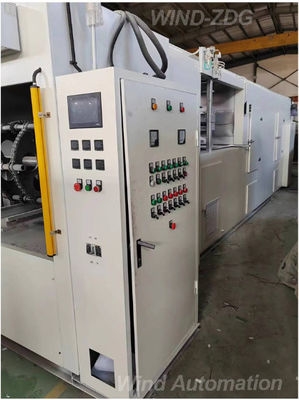

WIND-ZDG300-50 E bicicletta Verniciatrice
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Isolamento dell'armatura: | Armatura a gocciolato/rollo e immersione |
|---|---|---|---|
| Dimensione del rotore in relazione alla macchina: | Lunghezza dell'albero dell'indotto, armatura OD, altezza di pila | Lunghezza della macchina: | È collegato con la dimensione dell'armatura, il tempo di maturazione ed il requisito dell'uscita |
| Fonte di alimentazione: | Energia elettrica | Dopo le vendite: | La macchina non ha quasi bisogno di manutenzione |

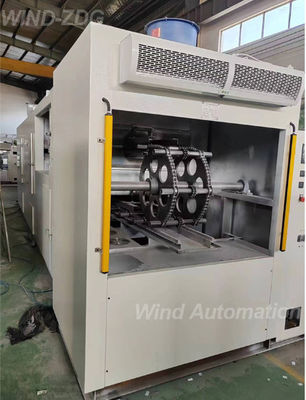

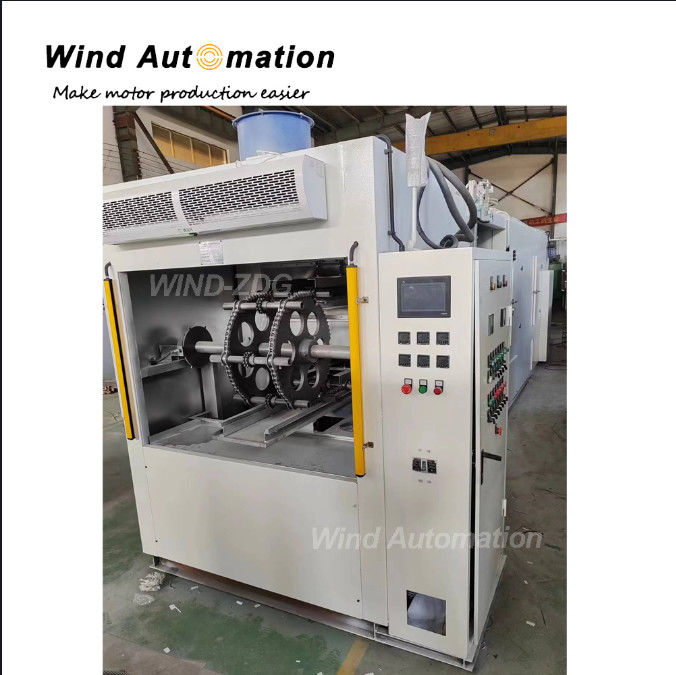

Motore statore rotore Vernice immersione macchina WIND-ZDG Dip Verniciatura Serie
Questo tipo di macchina di gocciolante di vernici a rotore èutilizzati principalmenteperIsolamento automatico della bobina del rotore del motore- Tranne che...caricamento manuale e scarico, tL'intero processoècompletamente automatizzatoper garantire prodottoconsistenzaLa qualità per la produzione di massa.
Domanda e risposta di Motore di moto elettrico

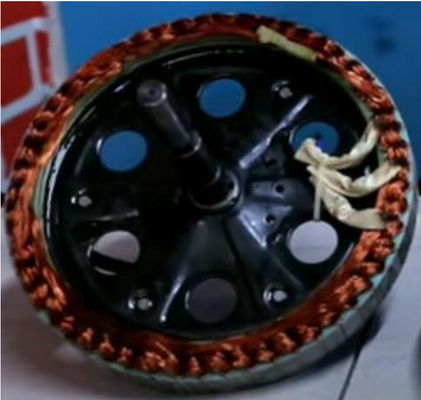

Specifica per la verniciatura a scarico per l'assemblaggio dello statore del motore hub
Dimensioni dell'assemblaggio dello statore: come mostrato nella figura precedente, le dimensioni complessive dell'assemblaggio dello statore sono;
Stator OD: Max 275 mm, Stator ID (Bore): 25~30 mm con slot chiave da 5 mm
Spessore dello statore: 100 mm al massimo.Si può controllare il video e sapere lo statore è senza albero, abbiamo bisogno dello spessore dello statore
Peso dello statore: massimo 3,5 kg
Livello di produzione: 400 / merda di 440 minuti
Grado di vernice: Dobeckan FT 1040/120E, Hardner K2
Pre riscaldamento: statore di rame
temperatura all'interno dell'avvolgimento a 120°. @ Centro dell'avvolgimento entro 2 minuti.
deve essere programmabile e deve essere controllato entro +/- 5% del valore impostato.
sulla superficie di avvolgimento è necessario per impostare la corrente e il tempo
Il riscaldamento è effettuato da un motore riscaldato ad aria, non è necessario coil pass corrente
Processo di verniciatura: lo statore viene immerso all'interno del serbatoio di verniciatura dopo il pre riscaldamento.
- le parti devono essere rimosse dalla vernice;
Il liquido viene immerso nella vasca e mantenuto a rotazione per 6~8 minuti per sedare la vernice.
spostando le parti all'interno del serbatoio o spostando il serbatoio verso l'alto per immergere le parti.
È necessaria una certa disposizione per eliminare l'eccesso di vernice dal diametro esterno dello statore.
Il vernice è sottile come mostrato nel video e non ha bisogno di essere cancellato

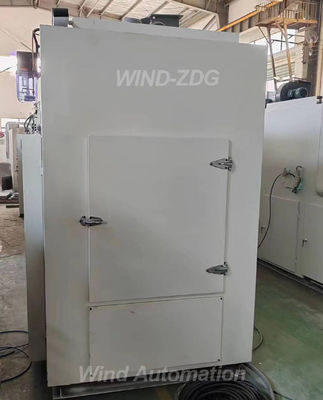

Post-curing: parti da post-curare per 25 ~ 30 minuti a una temperatura di 130 ~ 150 °C.
dopo l'afferramento, le parti devono essere ruotate all'interno del forno per evitare che la vernice travolga il diametro esterno.
Il post-harding può essere effettuato con un sistema di trasportatori o un forno a lotti.
La temperatura del forno deve essere mantenuta da un regolatore PID con blocco per tempo e temperatura.
raffreddamento: deve essere previsto un sistema di raffreddamento forzato per raffreddare le parti a meno di 60°.
Il fornitore deve fornire le specifiche della macchina in termini di costo,dimensione complessiva,carico collegato e
Progetto di proposta.
Secondo l'altezza e il peso della pila, ogni albero può contenere da 2 a 3 statori,
E il vostro obiettivo di produzione è 400pcs al giorno, la macchina complessiva dimensione sarà di circa 7,5 metri
(1) Specificità
| Posizione di lavoro | 124×2 |
| Punto di posizione | 76 mm |
| Tempo di riscaldamento | ≤ 45 minuti |
| Lavorare in galleria temperatura | 0-160°C |
| Tempo di lancio | 0~10 regolabile |
| Potenza | 28KW |
| DImmissione | 4900×1600×2100 mm |
| Peso | 3.5T |
(2) Applicazione
Questa macchina ha un'ampia gamma di applicazioni, adatta per vari tipi di rotori, come motori di avvio, motori ibridi, motori di elettrodomestici, motori di pompe, motori di aspirapolvere, motori di utensili elettrici,Motori di serie, motore aspirapolvere.
(3) Caratteristiche
Livello di qualità elevato del processo di verniciatura
Amico dell'ambiente
Il tempo di riscaldamento, il tempo di accensione e la temperatura possono essere impostati
Può essere personalizzato di conseguenza
Produzione in serie
Ciclo di lavoro completamente automatico dopo il carico dell'armatura
Alta efficienza, automazione e produttività
In base a quanto riportato nella relazione, la Commissione ritiene che il regime di cui al paragrafo 1 del presente articolo sia conforme alle disposizioni del regolamento (CE) n. 883/2006.
